TCM-Professional

Модуль резки труб

TCM-Professional используется в составе установки лазерной резки металла LaserCut Professional M2 и Lasercut Standart

Преимущества TCM-Professional

  • автоматизация процесса резки труб
  • рез через грань
  • модульная конструкция

Преимущества модулей резки труб Unimach

Высокая производительность

Установки лазерного раскроя металла Unimach опционально комплектуются модулями резки круглой и прямоугольной трубы. Таким образом, лазерный комплекс совмещает в себе системы обработки листового металла и прецизионного раскроя труб. Простая и быстрая перенастройка с одного метода обработки на другой позволяет значительно повысить производительность установки.

Простое управление

Контроль и управление всем оборудованием лазерного комплекса Unimach осуществляется с одного рабочего места и из одной программной среды. Программное обеспечение имеет простой, ориентированный на пользователя интерфейс и позволяет автоматизировать многие типовые операции.

Высокое качество раскроя

В программном обеспечении модуля резки труб Unimach предусмотрена функция измерения кривизны трубы и коррекции полученных данных, позволяющая осуществлять прецизионную обработку заготовок с нарушенной геометрией.

Технические характеристики:

  • Размер сечения прямоугольной трубы: сечение вписано в круг диаметром 160 мм
  • Диаметр круглой трубы: до 250 мм
  • Длина трубы: до 6000 мм (обрабатываемая 3000 мм)
  • Толщина стенки трубы: до 10 мм
  • Максимальная масса трубы: до 300 кг
  • Совместим с кабинетной защитой

Параметры оси вращения:

  • Тип двигателя оси вращения: cерводвигатель
  • Точность позиционирования: ±0,1 мм/м
  • Повторяемость: ±0,1 мм/м
  • Максимальная скорость: 120 об/мин

Комплектация TCM-Professional

  • M1 Основной модуль для фиксации и вращения прямоугольных и круглых труб
  • M2 Автоматизированный люнет с пневмозажимом для прямоугольных и круглых труб
  • M3 Люнет с ручным зажимом для прямоугольных и круглых труб
  • M4 Поддерживающий люнет для круглых труб
  • M5 Поддерживающий люнет для прямоугольных и круглых труб

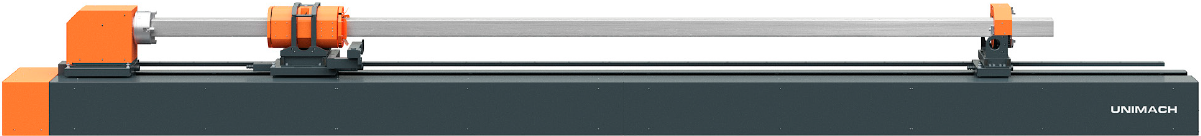

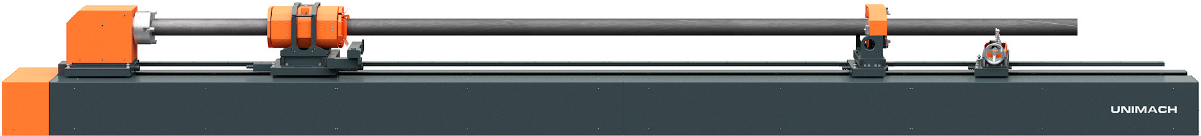

Модуль резки труб TCM-Professional комплектуется люнетами для прямоугольной и круглой трубы, а также дополнительным модулем для обработки труб длиной до 6000 мм.

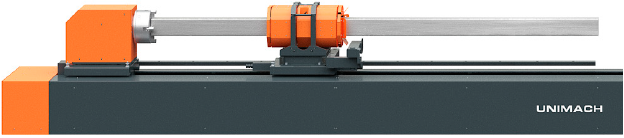

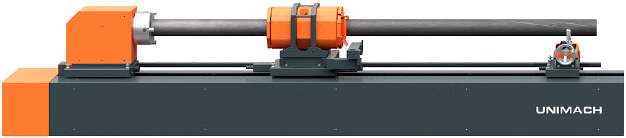

Автоматизированный люнет с пневмозажимом

Люнет зажимает и разжимает прямоугольные и круглые трубы с помощью сжатого воздуха, что существенно повышает скорость замены труб и удобство работы.

  • Размер сечения до 150х150 мм
    Длина трубы до 3000 мм
  • Диаметр трубы до 150 мм
    Длина трубы до 3000 мм
  • Размер сечения до 150х150 мм
    Длина трубы до 6000 мм
  • Диаметр трубы до 150 мм
    Длина трубы до 6000 мм

Люнет с ручным зажимом

Люнет для прямоугольной и круглой трубы с ручным зажимом производит фиксацию труб с помощью специального ключа.

  • Размер сечения до 150х150 мм
    Длина трубы до 3000 мм
  • Размер сечения до 150х150 мм
    Диаметр трубы до 150 мм
    Длина трубы до 3000 мм
  • Размер сечения до 150х150 мм
    Длина трубы до 6000 мм

Поддерживающий люнет

Люнет осуществляет поддержку круглых труб различного диаметра.

  • Диаметр трубы до 250 мм
    Длина трубы до 3000 мм

Лазерная голова производит раскрой трубы рядом с автоматическим люнетом, жестко фиксирующим заготовку и предотвращая колебательный процесс.

После обработки участка трубы портал автоматически захватывает люнет и передвигает его, освобождая место для следующей зоны раскроя.

Портал быстро и эффективно передвигает люнет вдоль трубы, не создавая мертвых зон на площади обработки.

Таким образом, автоматическая система существенно экономит время и повышает производительность оборудования.
