UniArm

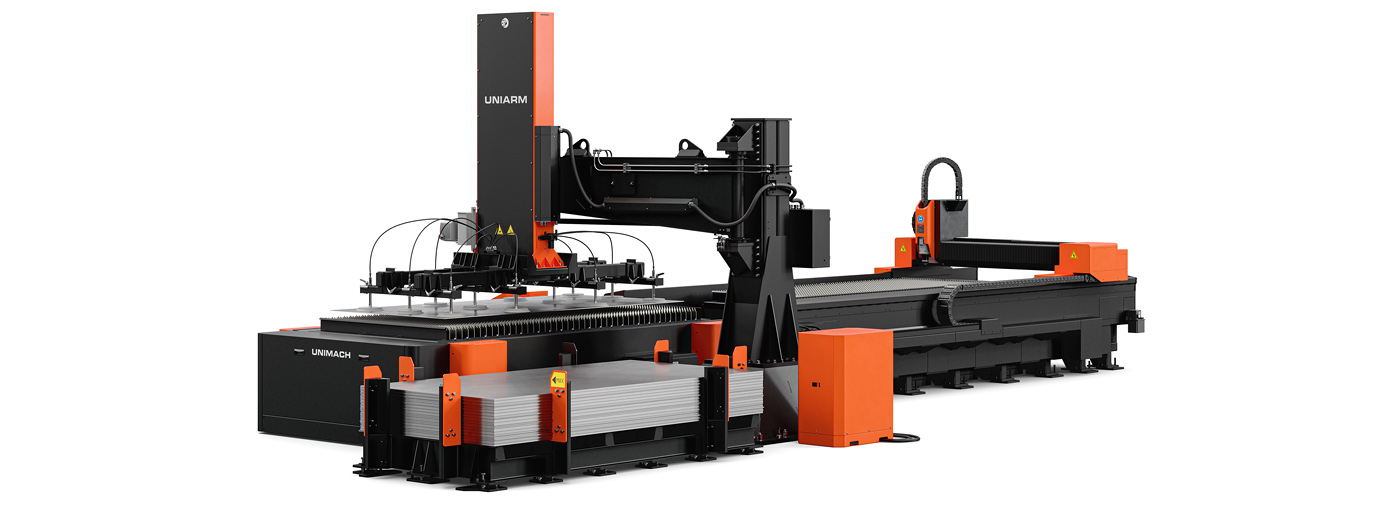

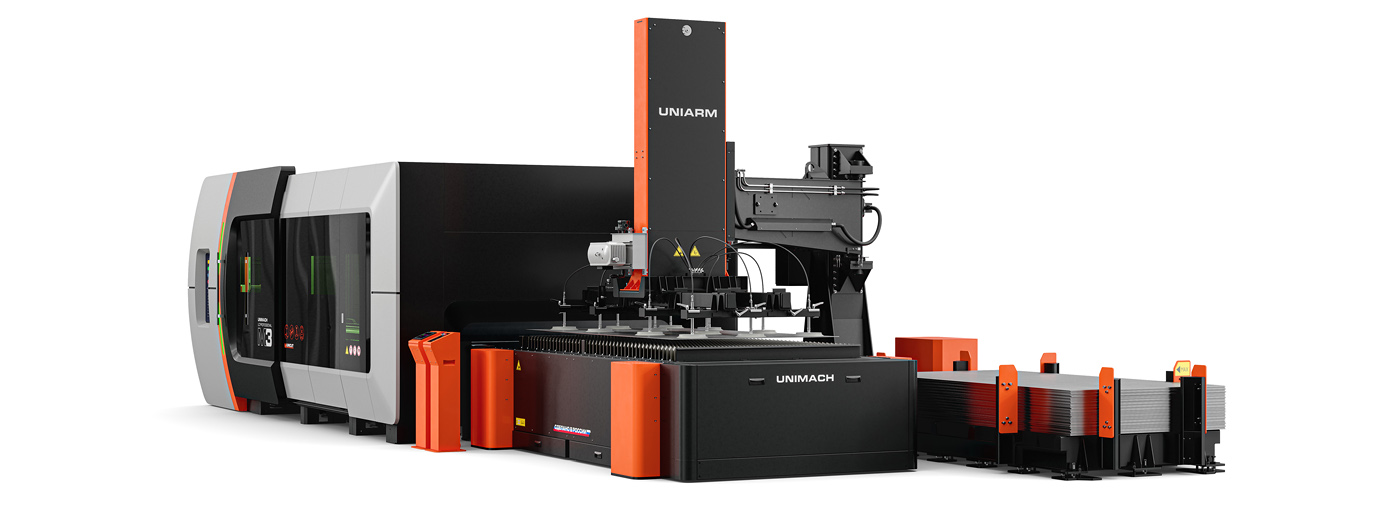

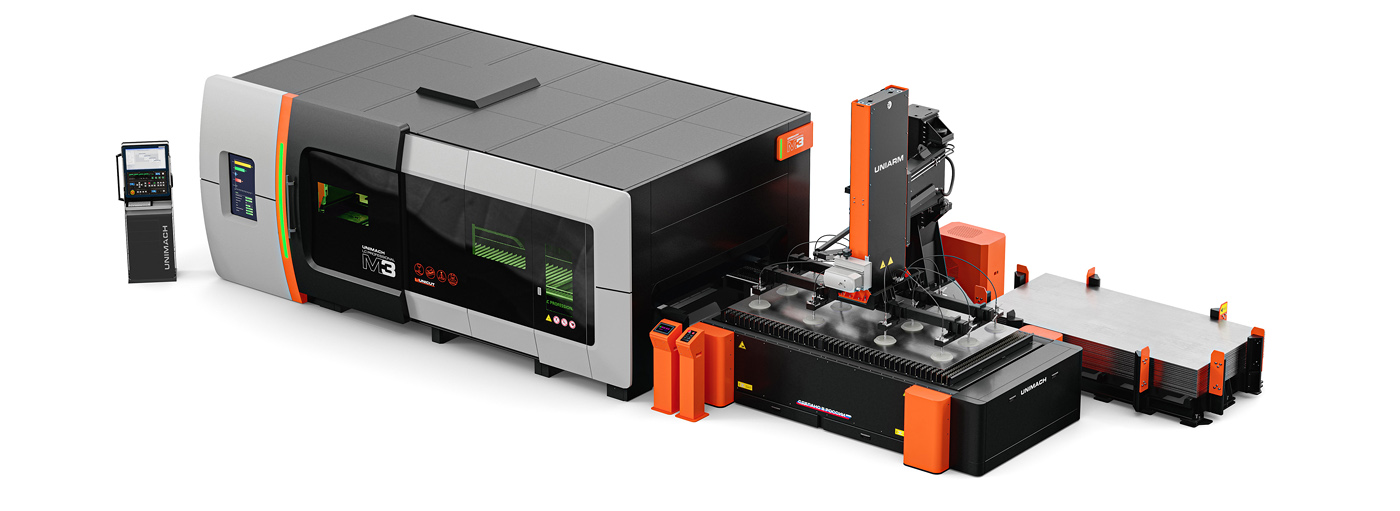

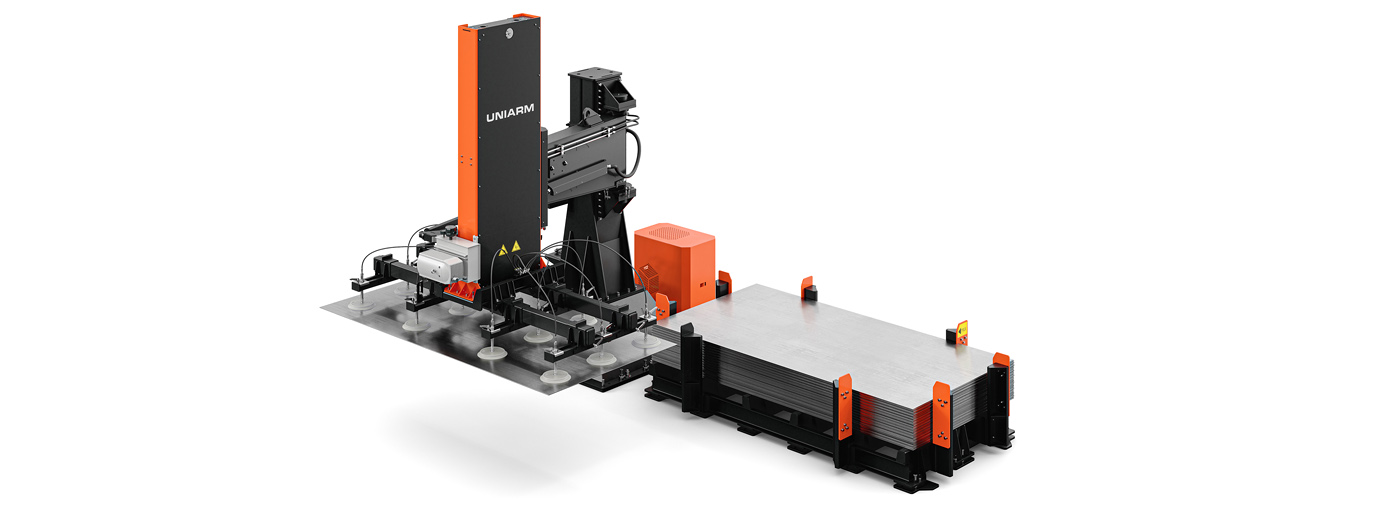

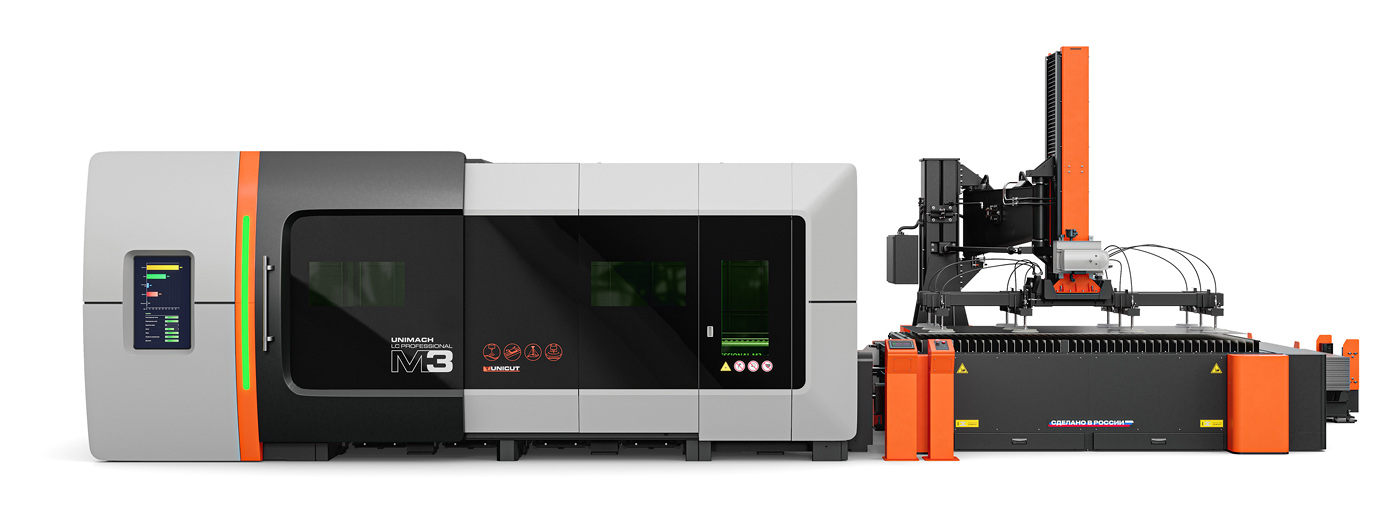

Кран-манипулятор UniArm 4020/3015 предназначен для загрузки листового металла в зону резания.
Пневматический манипулятор облегчает загрузку листового металла и обеспечивает удобство работы, благодаря чему процесс получается быстрым, простым и безопасным. Поэтому с помощью крана-манипулятора UniArm 4020/3015 оператор легко сможет самостоятельно справиться с задачами.
Принцип работы
Рампа с присосками располагается над паллетой с металлом и начинает опускаться до прилегания всех присосок к листу металла. После остановки образуется вакуум. Происходит подъем рампы с листом металла вверх. Далее балка поворачивается, и рампа начинает опускаться до момента, когда лист ляжет всей плоскостью на паллету. Вакуум отключается, и рампа снова поднимается вверх, а лист остается на столе.
Преимущества UniArm
Простое управление
Удобство программного обеспечения играет важную роль при эксплуатации крана-манипулятора. Управление осуществляется с помощью одного рабочего места – стойки управления. Программное обеспечение имеет простой интерфейс, ориентированный на пользователя, благодаря чему не требуется дополнительное длительное обучение.
Дизайн
Дизайну производимого оборудования уделяется особое внимание, что подразумевает высокое качество, практичность и долговечность. Более того, приятный внешний вид крана-манипулятора вносит положительный вклад в организацию рабочего процесса.
Простота в обслуживании
Техническое обслуживание производится при необходимости с минимальным количеством расходных материалов. Поэтому время, необходимое на обслуживание крана-манипулятора, а, следовательно, и затраты на расходные материалы значительно сокращаются.
Базовая комплектация
- кран-манипулятор
- стойка управления
- гидростанция
- руководство по эксплуатации
Основные технические данные
| Технические характеристики | UniArm 3015 | UniArm 4020 |
|---|---|---|
| Масса, кг | 4200 | 4500 |
| Количество присосок | 8 | 12 |
| Диаметр присосок, мм | 250 | |
| Потребляемая мощность, кВт | 3 | |
| Грузоподъемность, кг | 900 | 1100 |
| Максимальная высота подъема, мм | 800 | |
| Минимальная толщина листа, мм | 0,5 | |
| Тип поверхности | ровная, допускается незначительная замасленность | |
| Движение загрузки | горизонтальное | |
| Питание | 400 В, 50/60 Гц | |
| Угол поворота консоли, ° | 80 | |
Габаритные размеры
| UniArm 3015 | длина, мм | 5150 |
|---|---|---|
| ширина, мм | 2440 | |
| высота, мм | 2910-3710 | |
| UniArm 4020 | длина, мм | 6150 |
| ширина, мм | 2690 | |
| высота, мм | 2910-3710 |
