Система UniVision

UniVision – система машинного зрения, которая существенно упрощает процесс определения краев заготовки. Благодаря автоматическому распознаванию границ заготовки и места ее расположения в рабочей области станка можно сократить общее время обработки, снизить затраты на эксплуатацию и уменьшить срок окупаемости оборудования.

Принцип работы

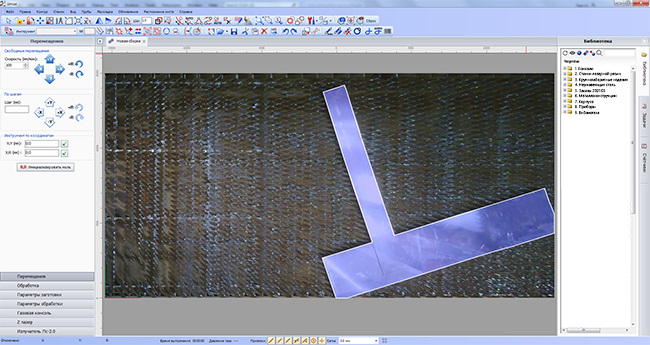

Система представляет собой цифровую видеокамеру, установленную на лазерном раскройном комплексе и осуществляющую съемку рабочей области станка. По полученным данным программный комплекс выполняет распознавание заготовки, определяет ее форму, размер и положение. Блок ЧПУ автоматически осуществляет привязку системы координат станка к заготовке и строит в программе Unicut область, повторяющую по форме заготовку. Далее оператор производит раскладку деталей в этой области, вручную или с использованием автоматического раскладчика.

При необходимости оператор может вносить свои корректировки, изменяя форму заготовки или перестраивая ее вручную по точкам.

Преимущества

По сравнению с традиционной системой определения краев заготовки, основанной на работе емкостного датчика, данная система дает возможность работать с заготовками сложной формы, в том числе с обрезками заготовок, что существенно повышает уровень полезного использования материала. Кроме того, система UniVision позволяет снизить время определения заготовки и устранить риск повреждения станка из-за некорректной работы оператора.
