UniThrone H

Фрезерный комплекс

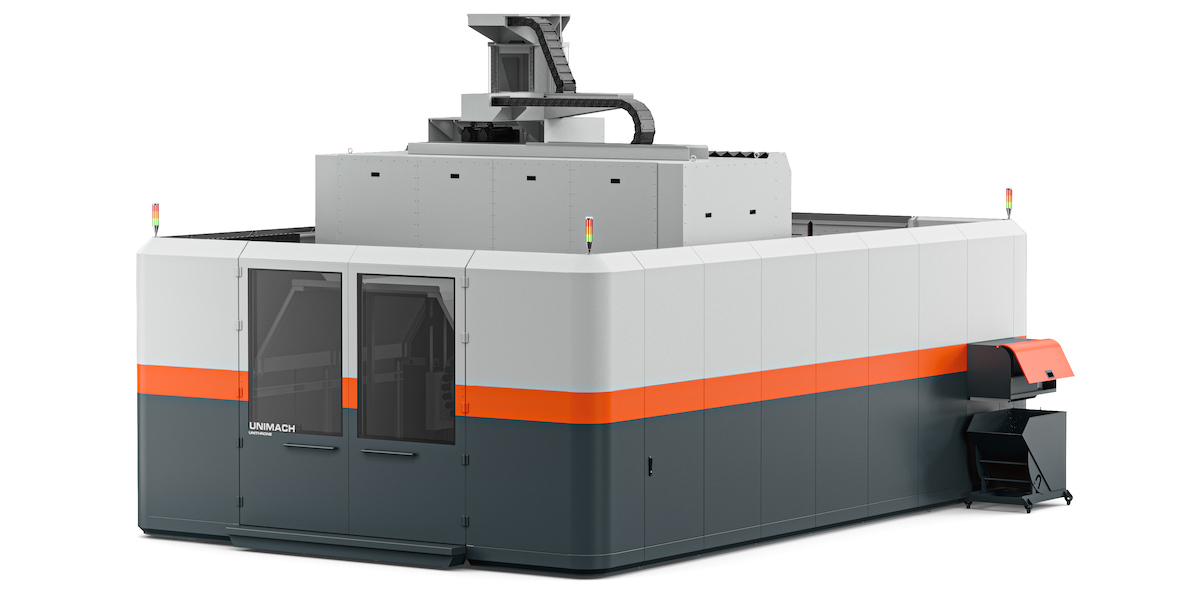

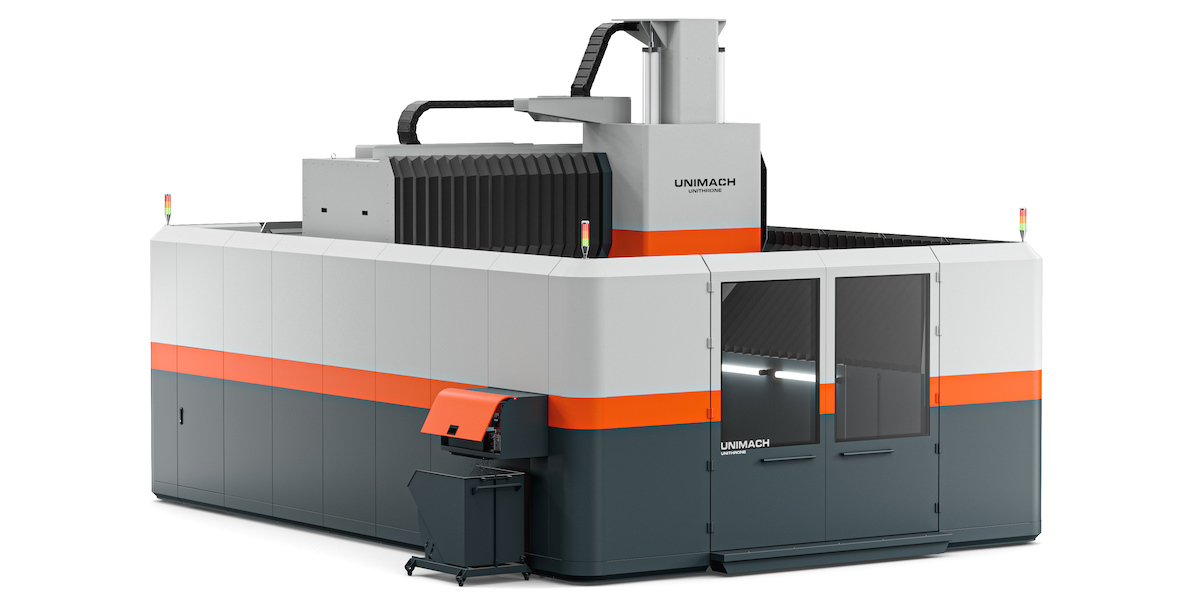

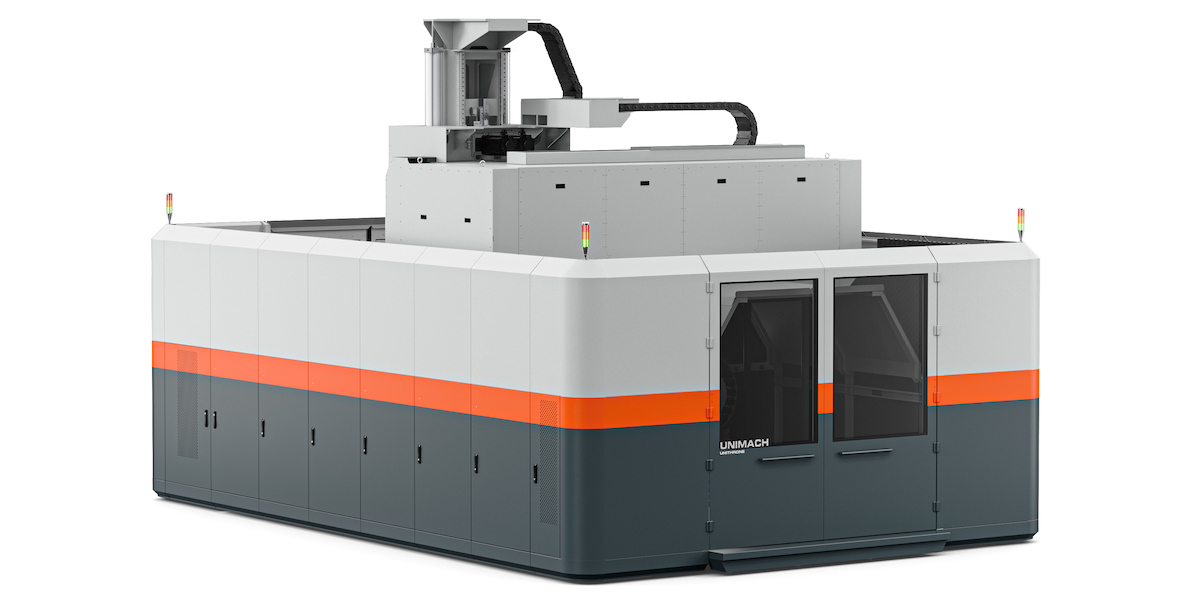

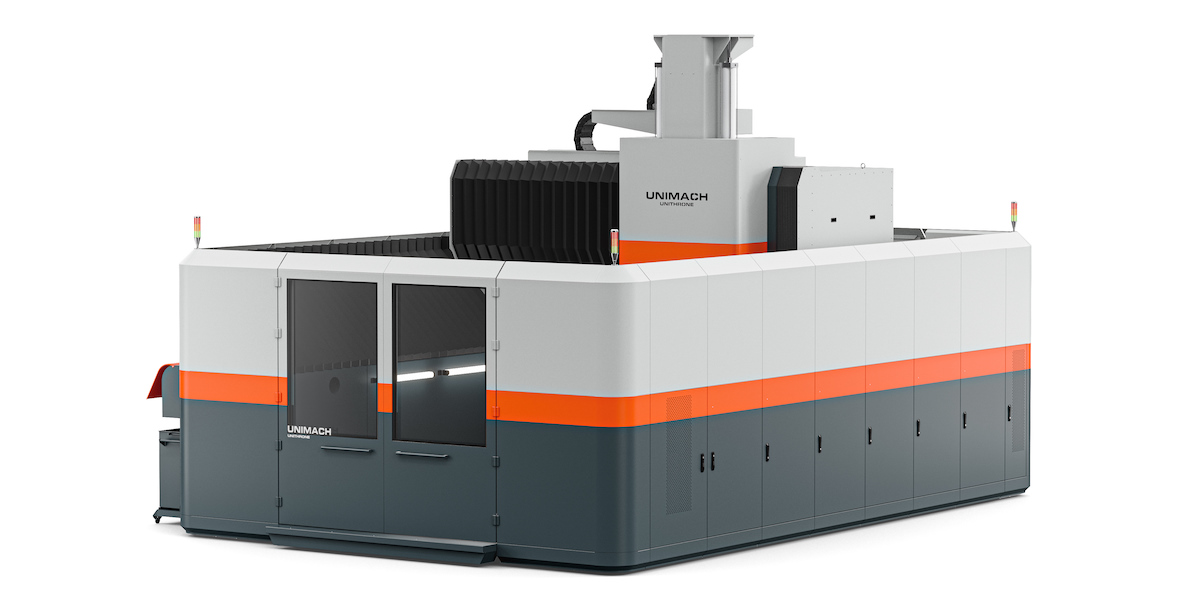

Фрезерный центр UniThrone H — это портальный обрабатывающий центр с числовым программным управлением (ЧПУ), предназначенный для точной 3-х, 3+2 и 5-ти осевой обработки крупногабаритных деталей из металлов, пластиков и композитных материалов

Основой станка (для тяжелой серии H) является жесткая станина, изготовленная из специального синтетического гранита. Центр поставляется с 5-ти осевым ЧПУ UNIMILL собственной разработки, что исключает риск санкционного влияния на работу станка, повышает удобство и эффективность его работы.

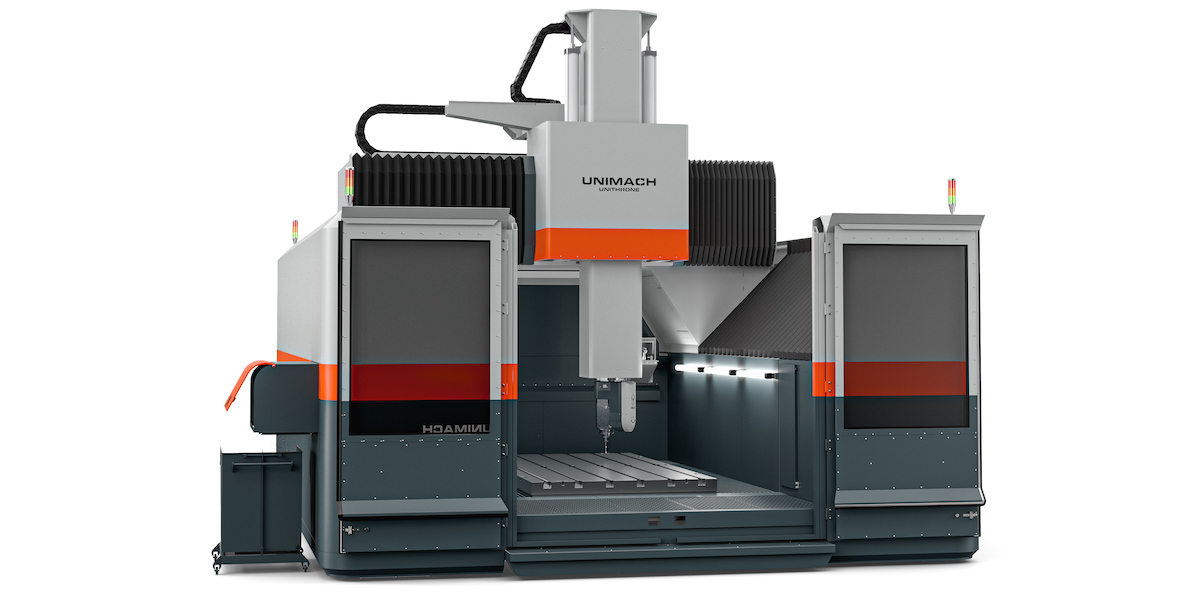

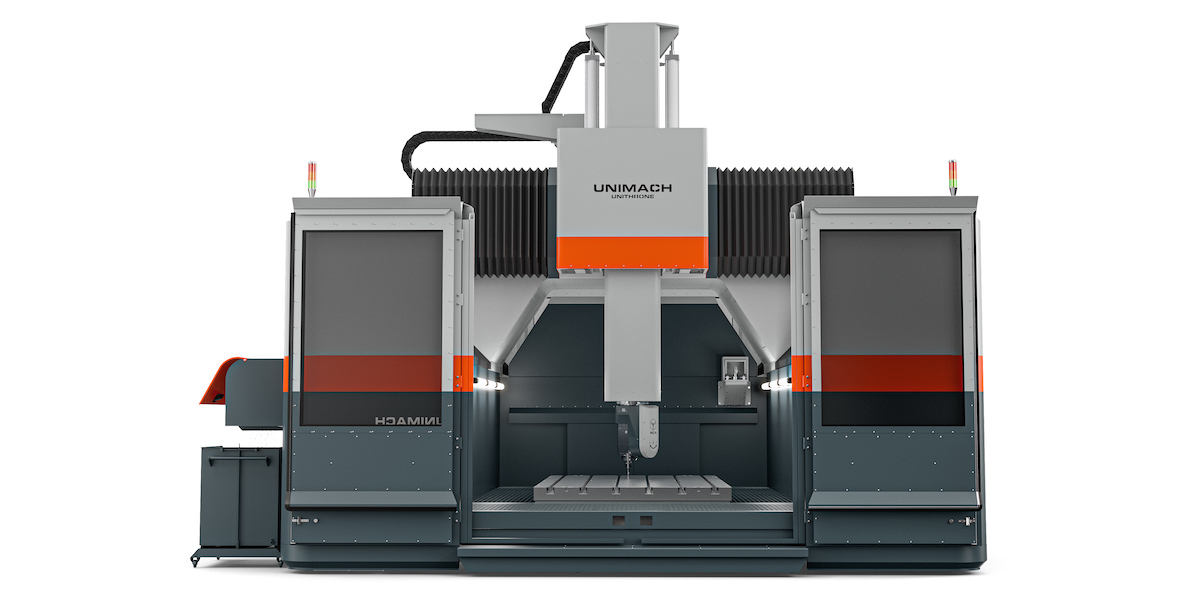

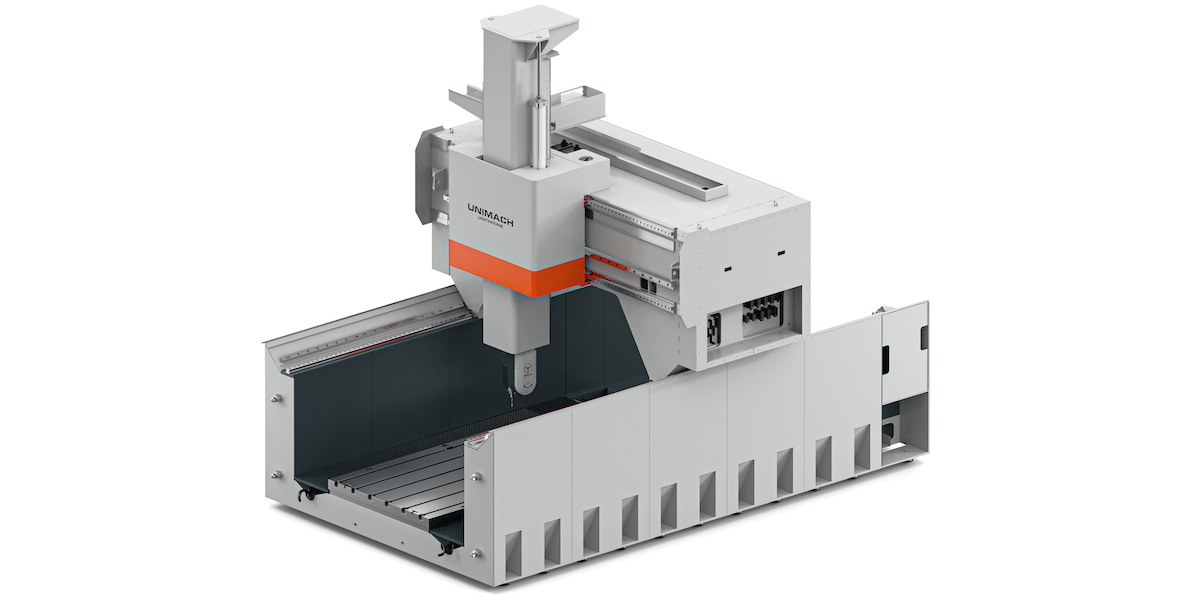

Портальный тип координатной системы позволяет в 2 раза уменьшить площадь, занимаемую фрезерным центром по сравнению с центрами с подвижным столом, а также позволяет интегрировать рабочий стол в единую конструкцию с колоннами, что увеличивает максимальную нагрузку на стол в 2 раза без снижения скорости обработки. Фрезерный центр не требует изготовления специализированного фундамента для монтажа и пусконаладки, что позволяет произвести быстрый ввод в эксплуатацию.

Обрабатываемые материалы

  • Стали (включая нержавеющие и инструментальные);
  • Цветные металлы (алюминий, титан, медь);
  • Сплавы.

Области применения

  • Авиастроение и ракетостроение (панели фюзеляжа, шпангоуты, лопатки);
  • Судостроение (гребные винты, корпусные детали, подшипники);
  • Энергетическое машиностроение (корпуса турбин, генераторы);
  • Автомобилестроение (пресс-формы, штампы, кузовные оснастки);
  • Моделирование и прототипирование крупных изделий;
  • Производство оборудования для тяжёлого машиностроения;

Задачи, выполняемые оборудованием

  • Фрезерование плоских и объёмных контуров;
  • Сверление, зенкерование, развёртывание;
  • Нарезание резьбы;
  • Чистовая обработка с высоким качеством поверхности;
  • Обработка сложнопрофильных деталей за одну установку (благодаря 5-осевой голове).

Базовая комплектация

  • 5-ти осевая система ЧПУ UNIMILL с функцией 3+2 / RTCP;
  • 2-х осевая наклонно-поворотная фрезерная головка Mepro T70-200;
  • Линейные роликовые направляющие X / Y / Z;
  • Оптические энкодеры по линейным и поворотным осям;
  • Магазин инструментов HSK-A100 на 24 позиции;
  • Автоматическая система смазки;
  • Стойка управления с двойным экраном с возможностью вывода изображения с камер наблюдения;
  • Беспроводной пульт управления «маховичок» с графическим дисплеем;
  • Электрический шкаф с кондиционером;
  • Фильтры подготовки воздуха;
  • Система подачи СОЖ;
  • Система гидравлического уравновешивания шпинделя;
  • Водяное охлаждение шпинделя;
  • Гофрированная защита по осям X, Y и Z;
  • Двойной шнек для удаления стружки и один ленточный конвейер;
  • Полная кабинетная защита без крыши;
  • 4 камеры наблюдения за рабочей зоной;
  • Воздушный пистолет в зоне обработки;
  • Пистолет СОЖ в зоне обработки.

Технические характеристики

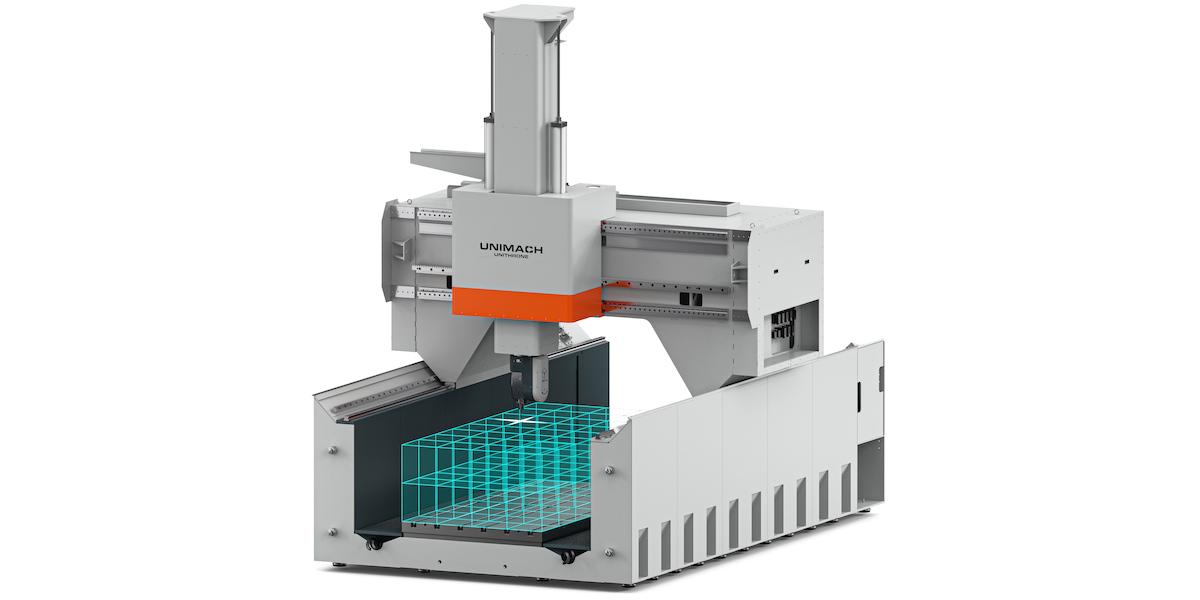

Рабочая зона
X/Y/Z перемещения, мм 3000x1600x1000
Расстояние между колоннами, мм 2500
Расстояние от стола до торца шпинделя, мм 100-1100
Поворот шпинделя (C), град. ±360°
Наклон шпинделя (A), град. ±110°
Рабочий стол
Размеры стола, мм 3000x1500
Нагрузка на стол, тонн 10
T-пазы продольные, шт/мм 6/28
Магазин инструмента
Кол-во позиций для инструмента, поз. 24
Максимальный диаметр инструмента, мм 80
Максимальная длина инструмента, мм 250
Максимальная масса инструмента, кг 8
Шпиндель
Max. число оборотов шпинделя, об/мин 12 000
Крутящий момент (S1/S6), Нм 220/280
Конус шпинделя HSK-A100
Мощность шпинделя (S1/S6), кВт 55/68
Перемещения
Скорость перемещений при резании X,Y,Z, мм/мин 0~15000
Скорость перемещений на холостых ходах, мм/мин 20000
Скорость вращения оси С, об/мин 100
Скорость вращения оси А, об/мин 100
Точность
Позиционирования X,Y,Z, мм 0,016/0,012/0,012
Повторяемости X,Y,Z, мм 0,012/0,012/0,010
Позиционирования А/С, сек. ±4 / ±4
Повторяемости А/С, сек. ±3 / ±3
ЧПУ
Модель Unimill 5x
Одновременно управляемые оси 5
Потребление
Потребляемая мощность, кВт 150
Потребление сжатого воздуха, МПа 0,7-0,85
Габариты
Длина х Ширина, мм 7400 х 4950
Высота (мин/макс), мм 4050/5550
Масса, кг 60000
