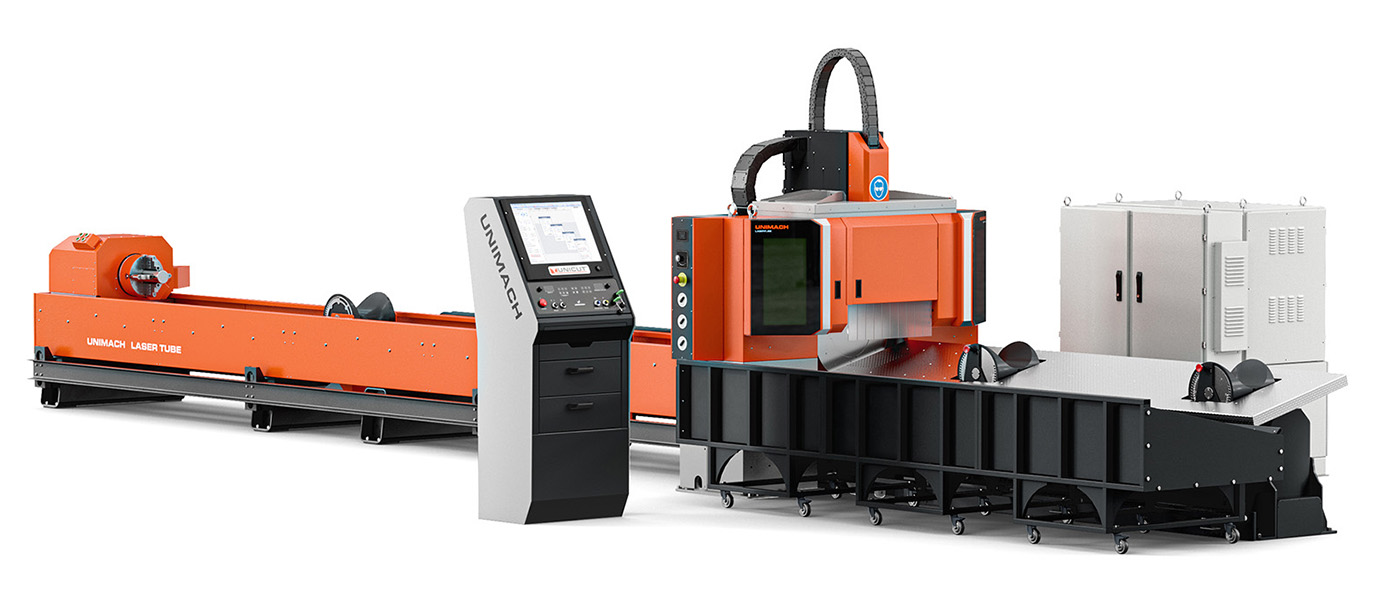

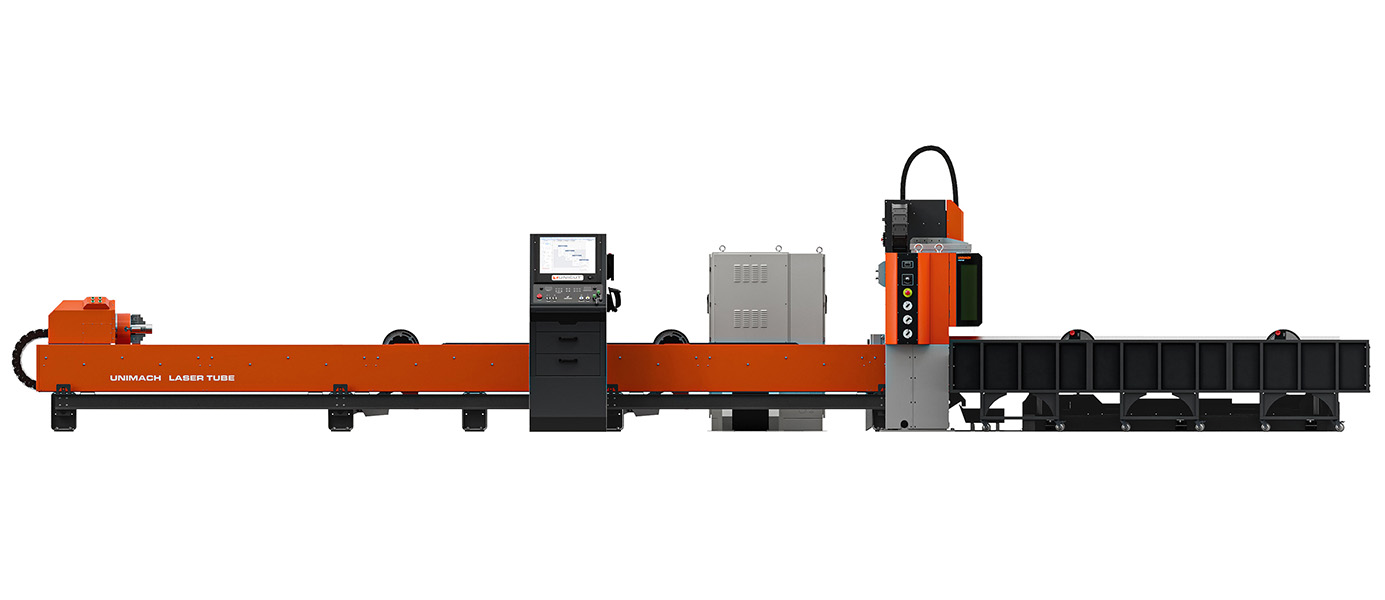

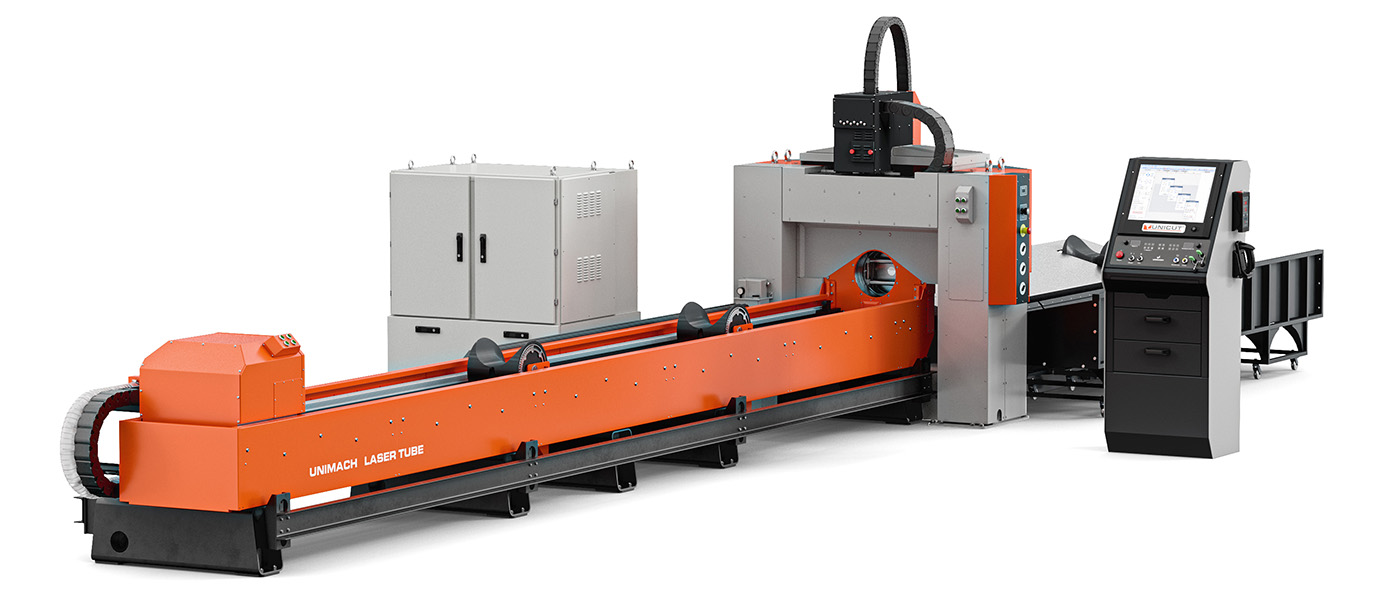

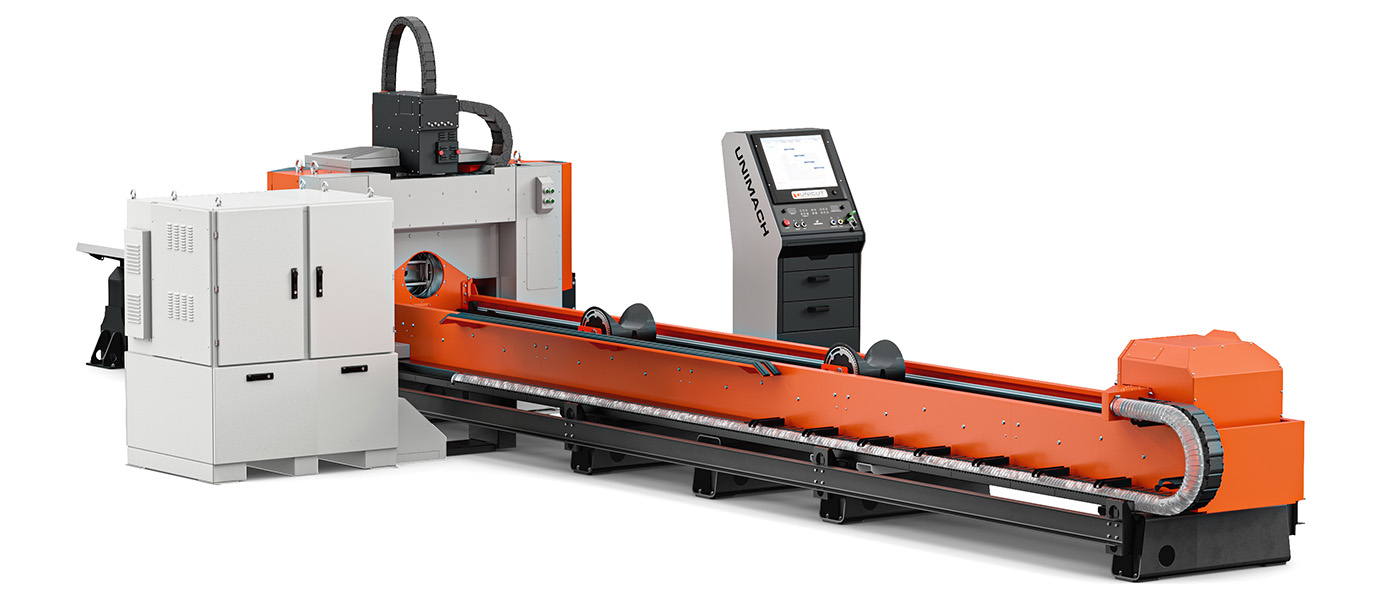

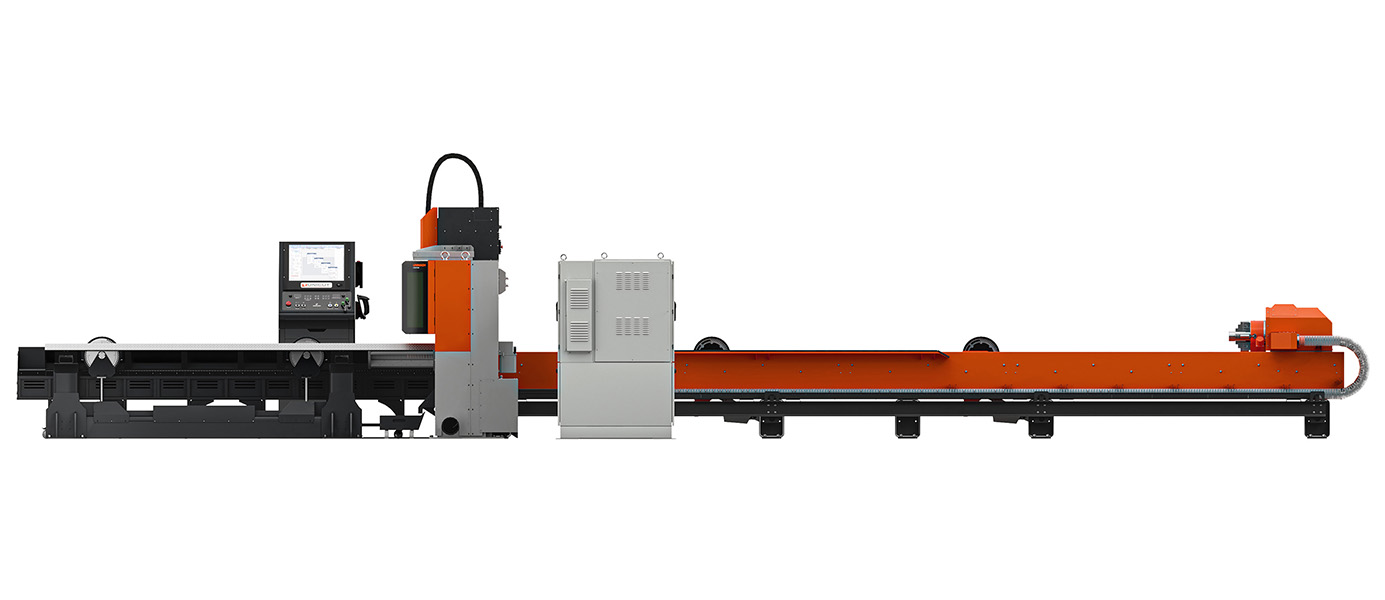

LaserTube

Лазерный раскройный комплекс

LaserTube - недорогое, высокопроизводительное и эффективное решение для малого и среднего бизнеса. Подходит для предприятий с умеренной загрузкой производства, где не требуется использование модулей автоматической погрузки и транспортировки трубы в зону раскроя.

При относительно невысокой стоимости, станок не уступает по своим техническим характеристикам более дорогостоящим аналогам. Увеличенный рабочий диапазон LaserTube позволяет осуществлять прецизионную обработку как больших, толстостенных заготовок, так и легких, тонкостенных труб. Универсальные, легко регулируемые поддержки, расположенные по ходу движения зажимного патрона, обеспечивают надежную фиксацию трубы в модуле, исключая ее перекос в процессе раскроя и позволяя работать как со стандартными, так и с крупногабаритными заготовками.

Станки "Юнимаш" изготавливаются на предприятии в Санкт-Петербурге из комплектующих собственного производства. Имеется Заключение Минпромторга о подтверждении производства на территории РФ. Осуществляем доставку по всей России.

Преимущества

  • резка в зоне активного зажима повышает точность раскроя;
  • автоматизированный привод кулачков блока зажима трубы в патроне и выходном люнете;
  • использование линейного двигателя в составе выходного люнета позволяет обеспечить прецизионную точность поворота трубы и повысить качество раскроя;
  • возможность раскроя труб до 6 метров;
  • минимальное время на переоснастку станка за счет наличия универсальных, легко регулируемых под типоразмер заготовки поддержек;
  • наличие газоотводной системы для отвода продуктов раскроя из трубы.
Источник излучения
Тип Иттербиевый волоконный лазер
Мощность, Вт 1000, 1500, 2000, 3000, 4000
Электрические характеристики
Потребляемая мощность не более 28,5 кВт
Напряжение питания 380 В (переменного тока)
Рабочий диапазон (мм)
Наружный диаметр обрабатываемых труб от 20 до 250
Размер обрабатываемых профильных труб от 20х20 до 175х175
Длина обрабатываемых труб от 200 до 6000
Габаритные размеры (мм)
Длина Ширина Высота Масса
10700 1800 2400 5600
Параметры точности*
Точность позиционирования по осям X, Z (мм/м) ±0,1
Повторяемость позиционирования по осям X, Z, мм ±0,05

* - Достигаемая точность обработки зависит от типа заготовки, предварительной обработки, размера листа и положения заготовки в рабочей зоне. В соответствии со стандартом VDI/DGQ 3441 длина измерения соответствует 1 м.

Перемещения и подачи
Скорость холостых перемещений по осям X, Z, м/мин 30
Рабочие ускорения до 0,3 G
Параметры осей
Ось Х Сервопривод с безлюфтовым редуктором. Прецизионная шестерня-рейка
Ось Y Линейный привод с прецизионной измерительной шкалой
Ось Z Сервопривод с безлюфтовым редуктором, с дополнительной обратной связью по слежению, прецизионная ШВП
Ось R Сервопривод с безлюфтовым редуктором, линейный привод

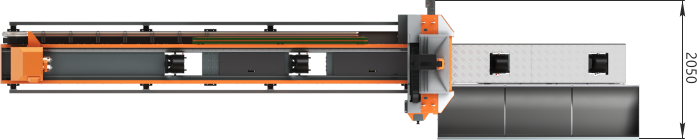

Габаритные размеры станка

Габаритные размеры LaserTube
