UniBend E 2550-80
Листогибочный пресс

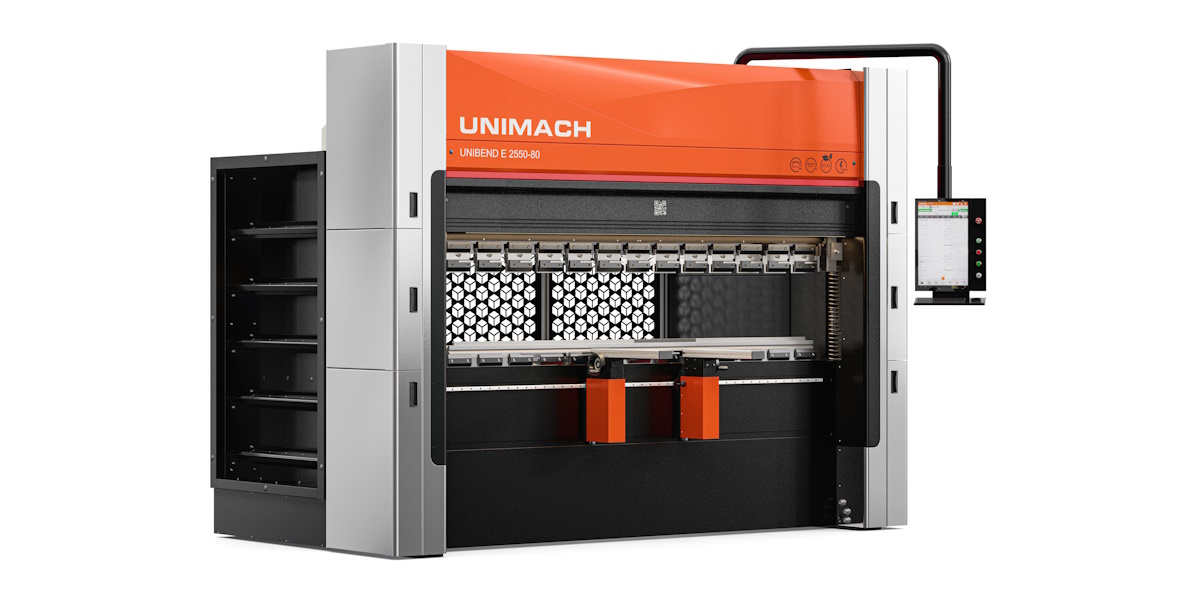

Описание
Листогибочный пресс UniBend E 2550-80 – универсальное решение, удовлетворяющее запросам крупного и среднего бизнеса. Высокая производительность станков открывает широкие возможности для запуска серийного производства, позволяя изготавливать как небольшие, так и крупногабаритные детали.
Выбор в пользу сервоэлектрических систем обусловлен их высокой динамикой, надежностью, сниженным уровнем энергопотребления (по сравнению с гидравлическим оборудованием) и минимальными затратами на техническое обслуживание. Использование сервоприводов собственного производства позволяет достичь скоростей гибки в 15 мм/сек, что увеличивает производительность и существенно снижает себестоимость изготавливаемых изделий по сравнению с традиционными гидравлическими прессами. Специальный режим непрерывной гибки позволяет достичь производительности 10 000 гибов за смену.
Основные преимущества

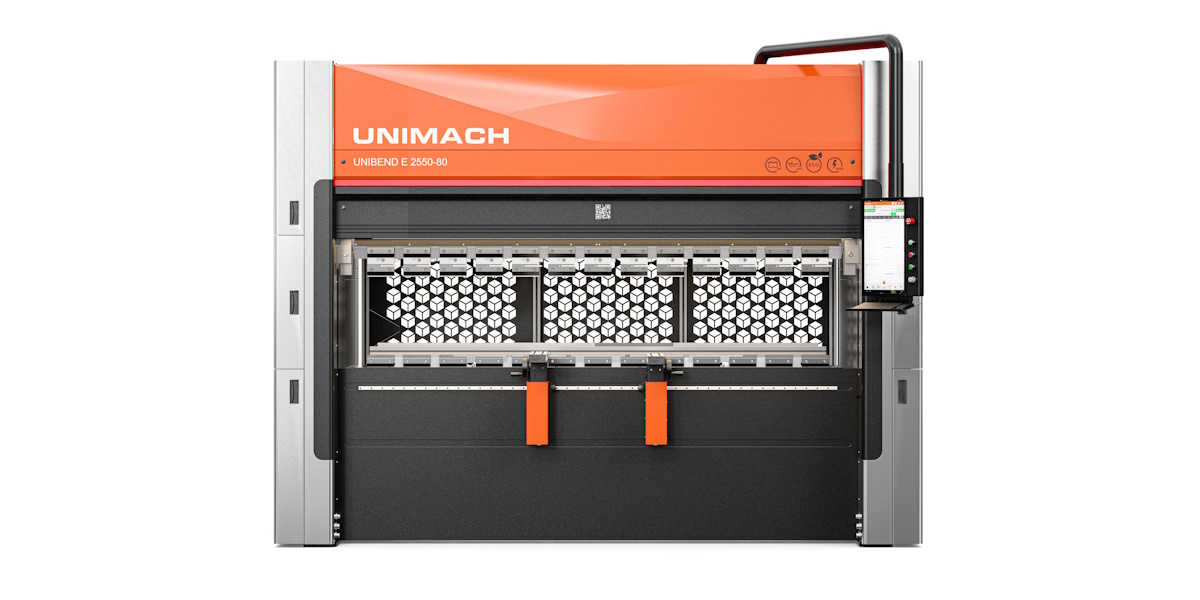

Жесткая О-образная станина
Балки с гибочными инструментами располагаются на жесткой О-образной станине. Конструкция станины обеспечивает отсутствие горизонтального смещения инструмента под воздействием больших нагрузок и позволяет получать прецизионные изделия даже при гибке не по центру нижней балки.
Поскольку боковины такой станины располагаются шире максимальной линии гиба, не существует ограничений по размеру отгибаемого борта, характерных для прессов с С-образной станиной, а задние упоры могут перемещаться по всей длине гибки.
Использование серводвигателей и приводных систем
Используемые сервоприводы и серводвигатели позволяют добиться высочайшей точности и плавности движения с сохранением максимальной динамики. Специальные проприетарные алгоритмы управления серводвигателями обеспечивают движение с минимальной ошибкой следования во всем диапазоне действующих скоростей и ускорений.
Взаимная синхронизация сервоприводов осуществляется контроллерами движения. Высокое быстродействие контроллеров обеспечивает непревзойденную точность задания положения и профилирования движения верхней балки пресса, исключая ее перекос. Точность позиционирования верхней подвижной балки ±0,001 мм.
Ременная передача
Управляемая сервоприводами ременная передача позволяет равномерно распределить усилие гибки по всей верхней балке станка и тем самым обеспечить минимальную погрешность угла гиба по всей длине детали.
Автоматизированная система задних упоров
Исполнение системы задних упоров подбирается в зависимости от объемов и задач производства. Система может иметь от двух до девяти ЧПУ-управляемых осей, что позволяет обеспечить должный уровень автоматизации оборудования. Базовая версия станка оснащена независимыми шестью осевыми задними упорами, управляемыми ЧПУ.
В процессе эксплуатации листогибочного пресса можно производить модернизацию системы, увеличивая количество упоров и добавляя дополнительные ЧПУ-управляемые оси. Инновационные конструктивные решения крепления задних упоров на раму станка, обеспечивают их корректное положение относительно основных рабочих плоскостей независимо от положения станка.
Система крепления инструментов
В качестве системы крепления инструментов листогибочного пресса UniBend используется хорошо зарекомендовавшая себя система международного стандарта Amada-Promecam. Крепление пуансонов осуществляется за счет установленных на верхнюю балку пресса переходников с клиньями, которые помогают выставить линейку пуансонов в идеальный ряд. Матрицы устанавливаются в станок через различные типы адаптеров.

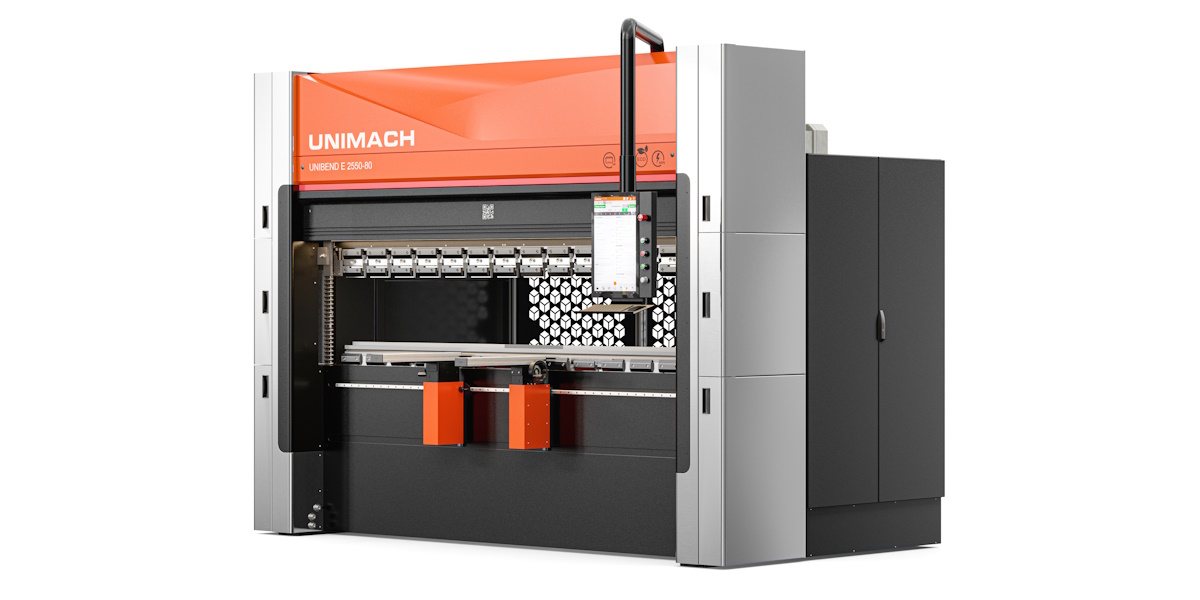

Высокая эргономичность
Высокая эргономичность данной серии станков характеризуется низким уровнем шума, удобным расположением элементов управления и простотой в обслуживании и эксплуатации. Наличие защитных и предохранительных компонентов позволяет обеспечить должный уровень безопасности оператора как при работе на станке, так и во время его технического обслуживания.
Наличие подвижных механизмов в системе крепления стойки управления, позволяет адаптировать рабочее место оператора под расположение заготовки на нижней балке пресса, а использование планшета в качестве дополнительного управляющего модуля дает возможность управлять станком, находясь в непосредственной близости к зоне гибки.
Листогибочный пресс оснащен очками дополненной реальность Unisense, помогающие оператору моделировать гибку сложных деталей, и подсказывающих корректное расположение заготовки на рабочем столе без гибки тестовых деталей. Разработанная компанией система обучения позволит обучить оператора листогибочного пресса с нулевого уровня за 3 дня.
Основные технические данные
Общие характеристики | |
---|---|
Максимальное усилие гибки, тонн | 80 |
Рабочая длина, мм | 2550 |
Тип станины | О-образная |
Напряжение питания, В | 380 |
Частота, Гц | 50 |
Масса, не более, кг | 7500 |
Скорости и перемещения | |
---|---|
Скорость подвода верхней балки х.х., мм/сек | 130 |
Скорость подвода верхней балки раб., мм/сек | 15 |
Скорость возврата верхней балки, мм/сек | 130 |
Максимальный ход верхней балки, мм | 300 |
Максимальное расстояние между верхней и нижней балкой , мм | 600 |
Параметры точности | |
---|---|
Точность позиционирования верхней балки, мм | ±0,001 |
Точность позиционирования заднего упора, мм | ±0,01 |
Стойка управления

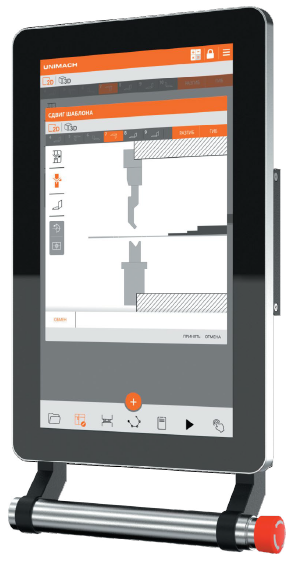

Система управления листогибочным прессом представляет собой стойку управления пылезащитного исполнения, оборудованную 21-дюймовой сенсорной панелью. Стойка крепится к раме станка с помощью поворотных кронштейнов, что позволяет оператору регулировать ее положение по высоте и вдоль линии гибки, подбирая наиболее удобную конфигурацию.

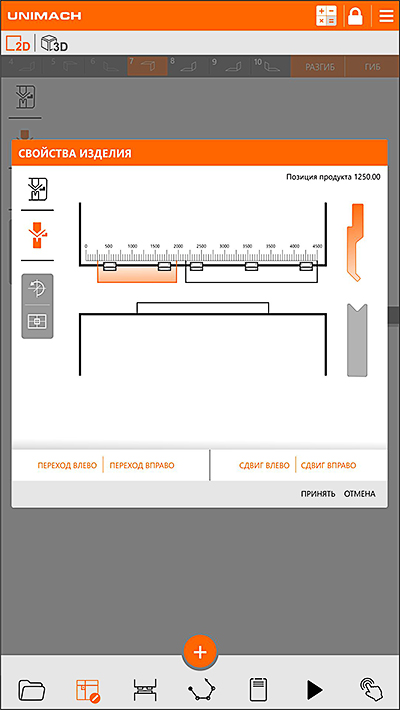

Сенсорная панель стойки управления позволяет легко интегрировать программное обеспечение UniBend в производство, упрощая действия оператора при прорисовке изделий, создании и редактировании программ гибки.

Планшет

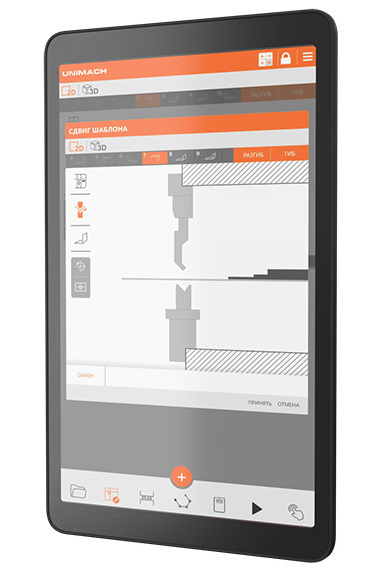

Для удобства работы оператора предусмотрен дополнительный элемент системы управления - планшет с программным обеспечением UniBend. Планшет оборудован магнитным креплением, поэтому может размещаться в любом месте станка.
С планшета оператор может осуществлять все те же операции, что и со стойки управления, находясь при этом в непосредственной близости к рабочей области и визуально контролируя ход выполнения команд, заданных в программной среде.

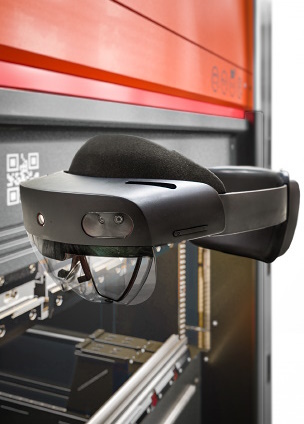

Очки дополненной реальности
Для удобства работы оператора предусмотрен дополнительный элемент системы управления – очки дополненной реальности Unisense. Разработанная специалистами компании «Морсвязьавтоматика» программное обеспечение позволяет оператору без использования тестовой заготовки корректно выполнить гибку сложных деталей, укажет правильное положение заготовки на рабочем столе, подскажет о технических нюансах гибки. Программа обучения позволит обучить с нулевого уровня оператора листогибочного пресса всего за 3 дня без привлечения наставника.

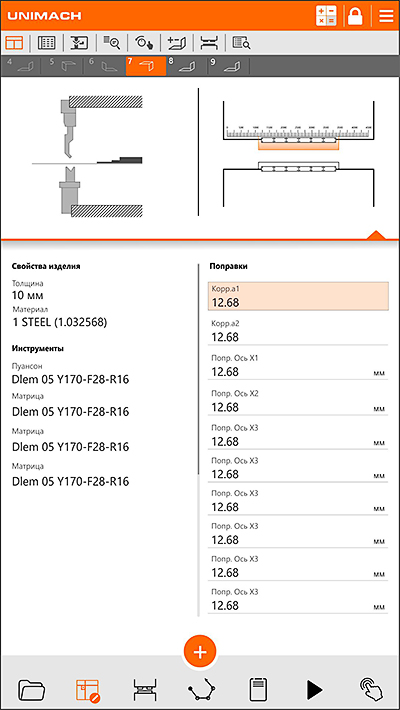

Программное обеспечение UniBend
Разработанное специалистами компании «Морсвязьавтоматика» программное обеспечение имеет простое управление и ориентированный на пользователя дизайн. Многочисленные функциональные возможности ПО позволяют автоматизировать различные этапы работы с листогибочным прессом от создания программ гибки до переналадки станка под размеры заготовки.
Сенсорное управление программным обеспечением существенно упрощает работу оператора, повышая его производственные возможности. Удобное исполнение панели меню, где каждая иконка соответствует отдельному этапу работы со станком, а последовательность их расположения повторяет последовательность действий оператора, позволяет с легкостью ориентироваться в интерфейсе программы.
Усилие гибки, необходимое для выполнения той или иной рабочей операции, рассчитывается автоматически, в зависимости от размеров и материала заготовки. При изготовлении изделий, требующих произвести последовательность из нескольких гибов, программа автоматически задает последовательность, которую оператор, при желании, может отредактировать.
Листогибочный пресс имеет установленный высокопроизводительный промышленный компьютер, который управляет станком, а также клавиатуру и мышь. В случае повреждения планшета ЧПУ не происходит остановки станка, поскольку существует возможность подключения монитора для вывода графических данных.


Стандартная комплектация
- О-образная станина, скрепленная болтами;
- Электромеханический привод верхней балки;
- Независимые шести осевые задние упоры;
- ЧПУ UniBend Control с модулем беспроводной связи;
- Мобильная педаль управления;
- Система крепления пуансонов Amada/Promecam (European Style) с механическим эксцентриковым зажимом (быстрозажимные);
- Система крепления матриц Amada/Promecam (European Style) с механическим зажимом;
- Освещение рабочей зоны с двух сторон балки;
- Система автоматической смазки;
- Интегрированная система хранения инструмента;
- Регулировка положения ЧПУ по высоте с вспомогательной разгрузкой;
- Руководство по эксплуатации на русском языке в электронном виде;
- Стандартная передняя поддержка с вспомогательной разгрузкой;
- Указатель линии гиба;
- Система контроля доступа в зону работы задних упоров.
Дополнительное оборудование
- Система безопасности в рабочей зоне сгиба (планарный лазер);
- Система измерения угла;
- Система безопасности в рабочей зоне сгиба с автоматической перенастройкой по высоте(планарный лазер);
- Система безопасности в рабочей зоне сгиба (точечный лазер);
- Система безопасности в рабочей зоне сгиба с автоматической перенастройкой по высоте (точечный лазер);
- Фронтальная система безопасности (барьерный фотодатчик);
- Система контроля доступа в зону работы задних упоров;
- Передние упоры с функцией автоподьема.
Системы перемещения задних упоров (собственного производства)
-

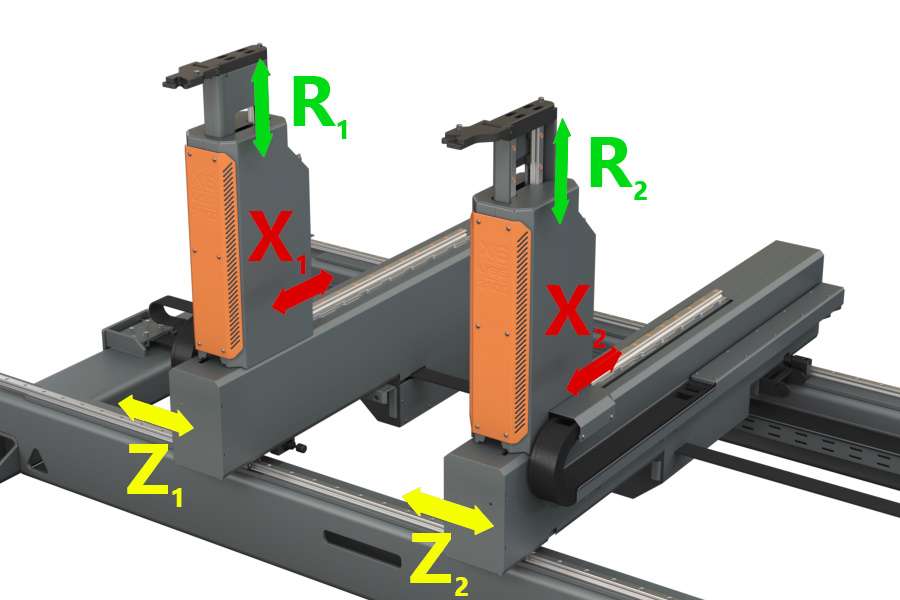

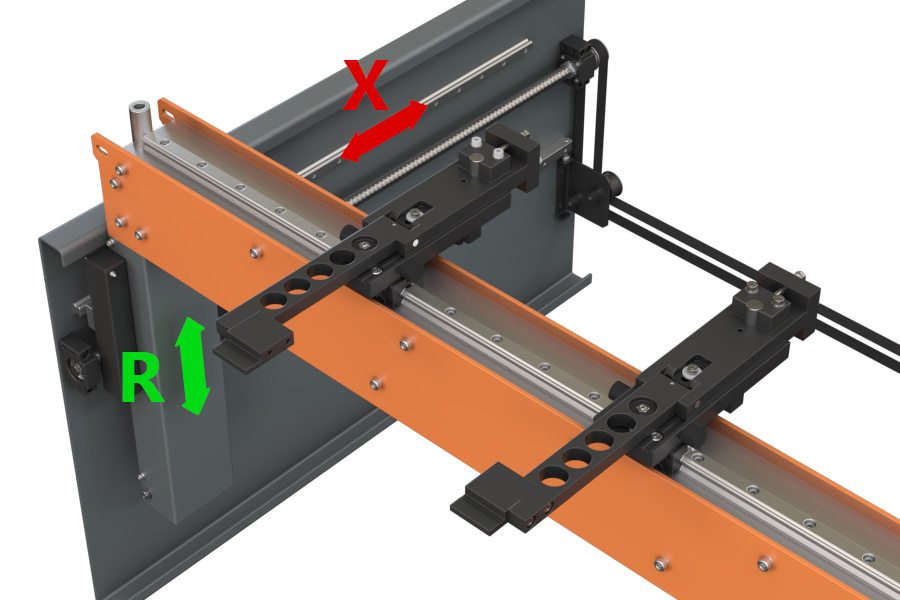

Два задних упора с числовым программным управлением по осям X, R и ручным перемещением вдоль оси Z (2 оси)
-

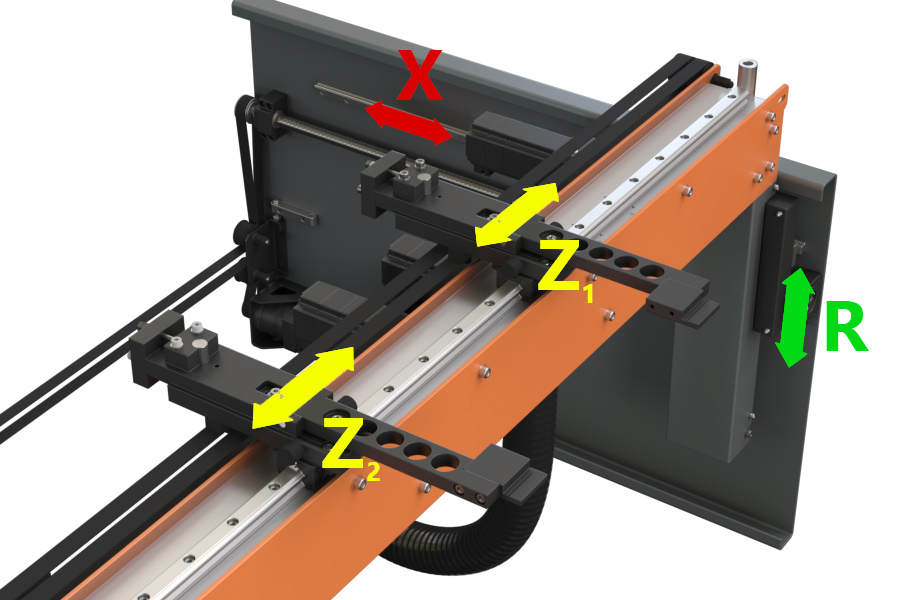

Два задних упора с числовым программным управлением по осям X, R, Z1, Z2 (4 оси)
-
Два задних упора с числовым программным управлением по осям X1, X2, R1, R2, Z1, Z2 (6 осей)
- Три задних упора с числовым программным управлением по осям X1, X2, X3, R1, R2, R3, Z1, Z2, Z3 (9 осей)
Передняя поддержка (фронтальные опоры)
- Передняя поддержка с сервоприводом на базе Стандартной поддержки;
- Передняя поддержка с автоматическим сопровождением заготовки (с сервоприводом и ЧПУ).
Крепление инструмента
- Быстрозажимная система крепления инструмента UniBend AirClamp Amada/Promecam (European Style);
- Пневматическое крепление МСА;
- Система крепления инструмента WILA
- Система крепления инструмента Wilson
Прочее
- Дополнительная мобильная педаль управления для работы двух операторов одновременно;
- Устройство автоматического определения толщины заготовки;
- Датчик контроля угла сгиба;
- Ограничение доступа к интегрированной системе хранения инструмента;
- Левое положение ЧПУ;
- Покраска в цвета заказчика;
- Шкаф инструментальный на три секций;
- Шкаф инструментальный на пять секций;
- Планшет мобильного управления с программным обеспечением UniBend;
- Диодное светоуказание положения рабочего инструмента;
- Стол оператора;
- Направляющие для снятия и установки инструмента сбоку;
- Дополнительные пальцы упоров (накладки);
- Переносная стойка управления.
