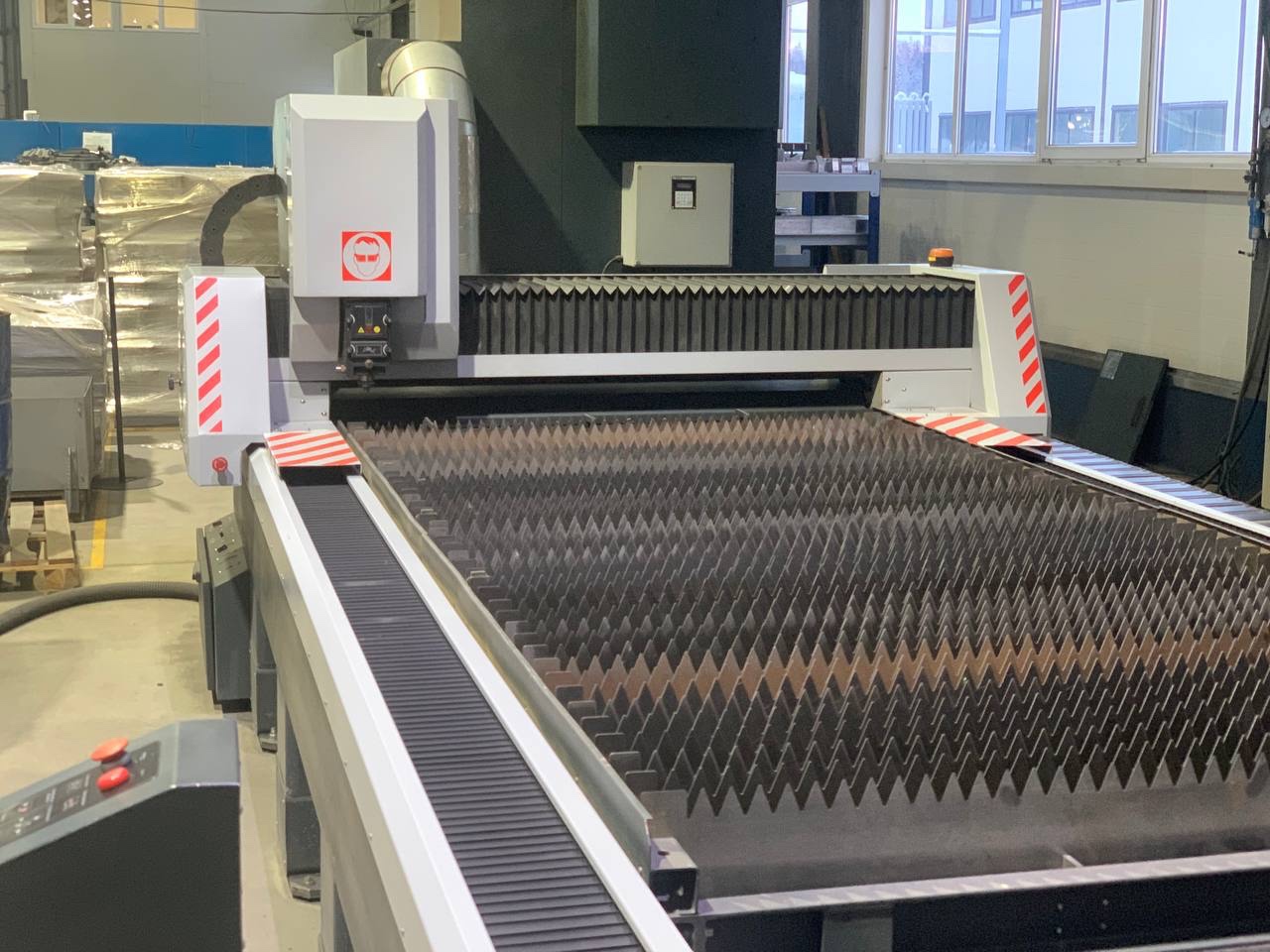

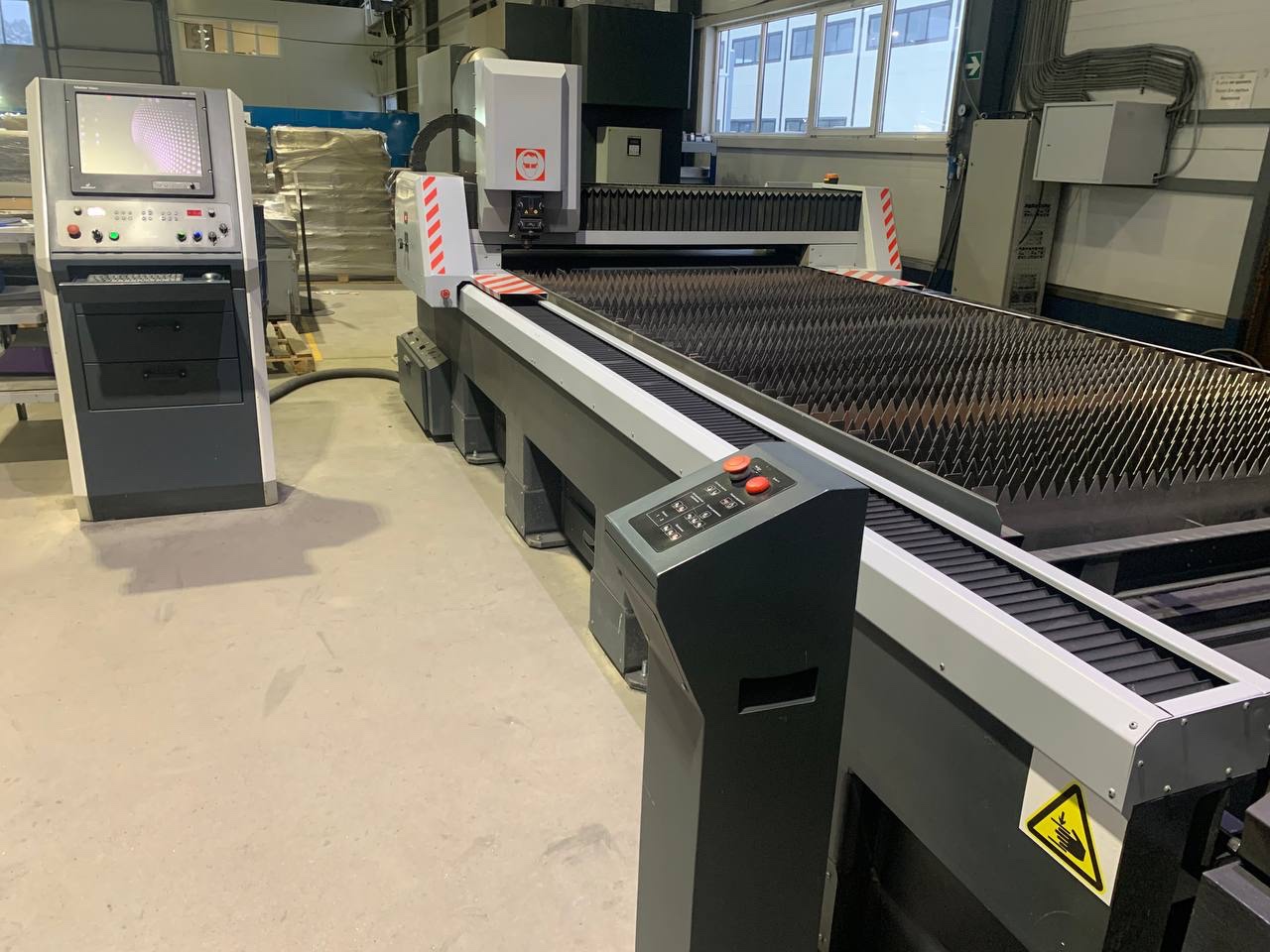

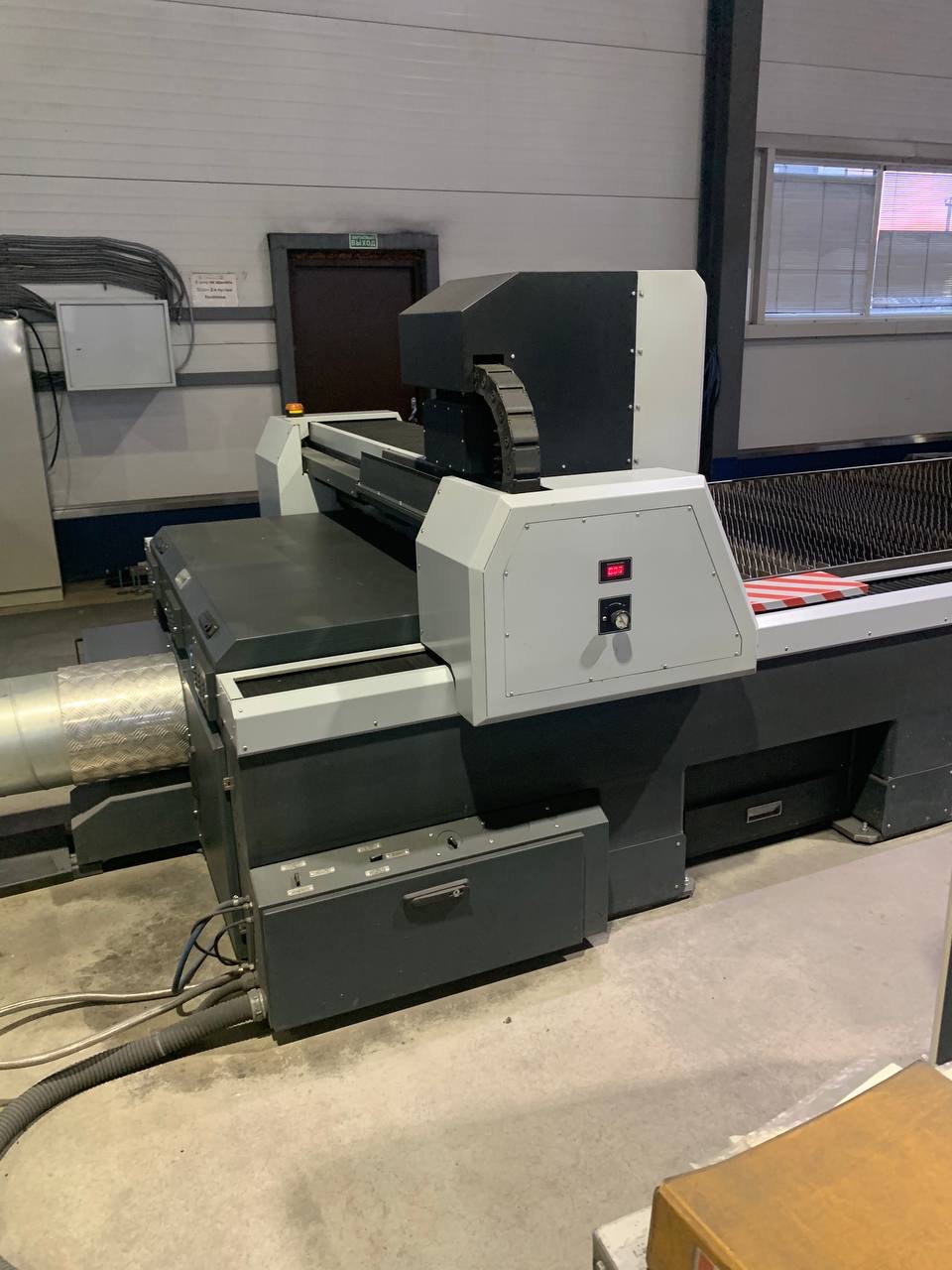

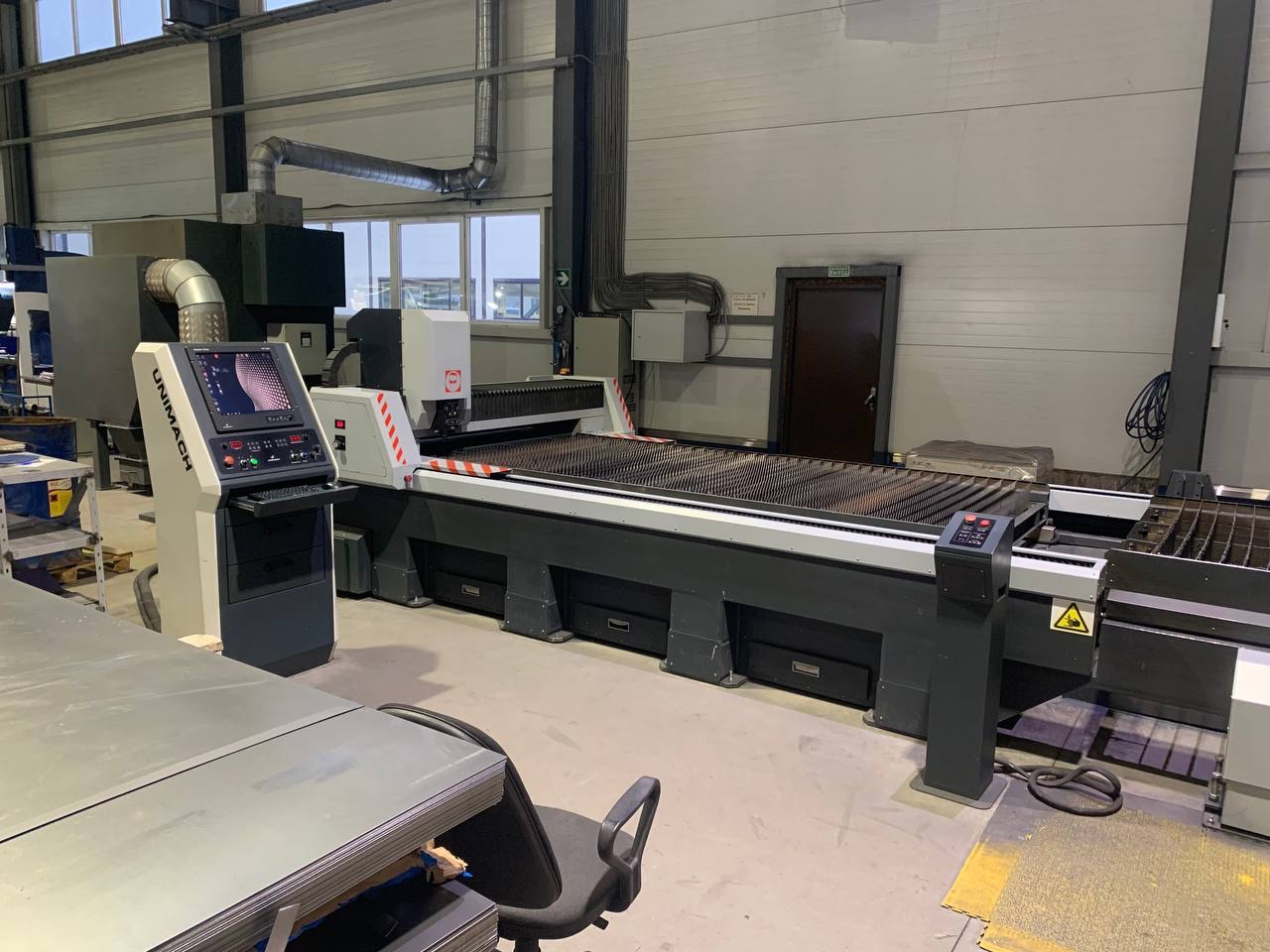

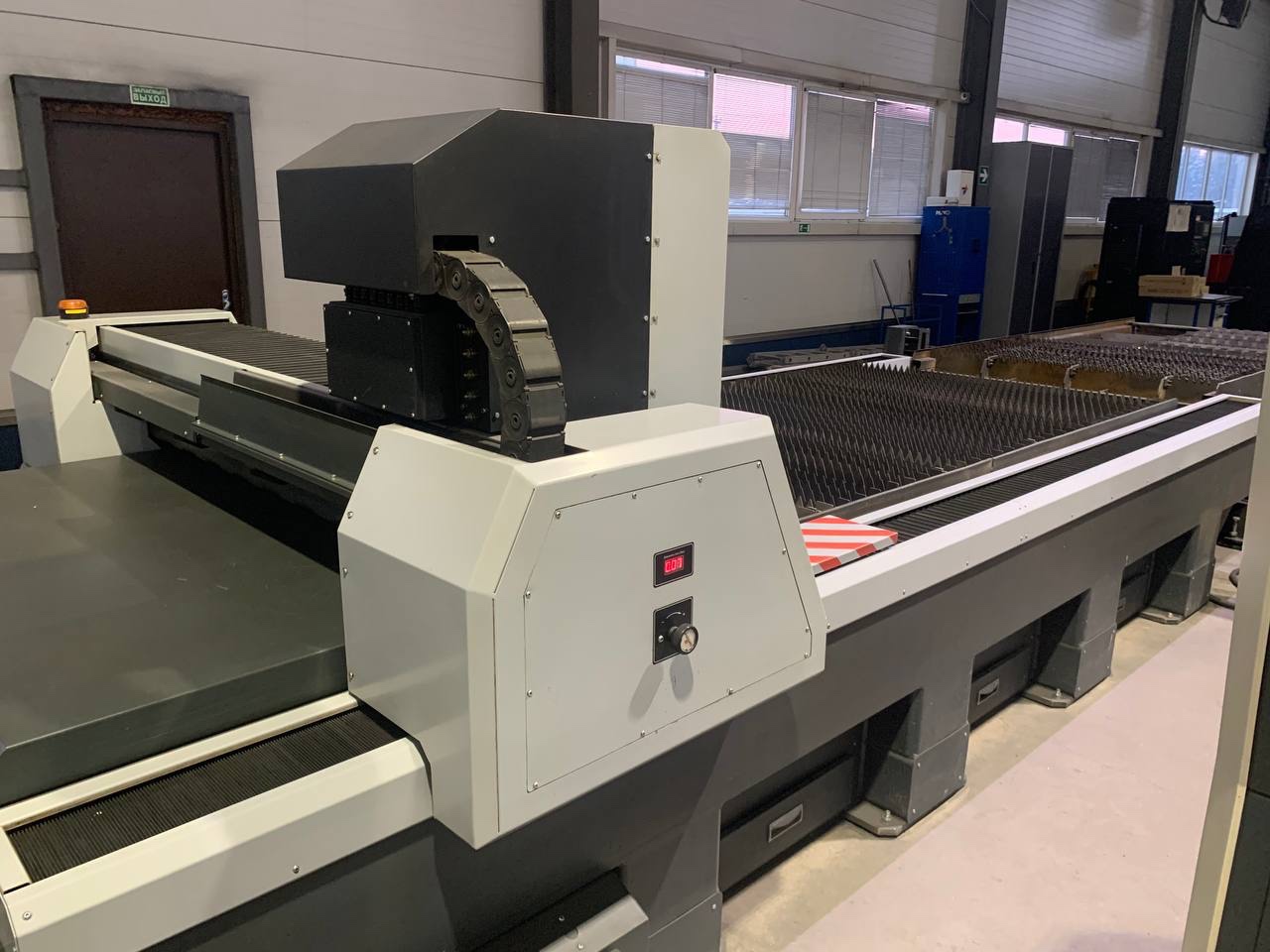

LC Professional ML FO3015-2.0

Установка лазерной резки листовых металлов

Информация о станке

  • Год изготовления: 2014;

Рабочий диапазон

  • Зона обработки лазер, мм: 3000х1500;
  • Максимальная распределенная нагрузка на стол, кг: 1000;

Параметры точности станка (с датчиками обратной связи)

  • Точность позиционирования по осям X, Y, Z мм/м: ±0,05;
  • Повторяемость позиционирования по осям X, Y, Z, мм/м: ±0,005;

Перемещения и подачи

  • Рабочее перемещение по оси Х, мм: 3000;
  • Рабочее перемещение по оси Y, мм: 1500;
  • Рабочее перемещение по оси Z, мм: 100;
  • Скорость быстрых перемещений по осям X,Y, м/мин (синхронно): 150;
  • Скорость быстрых перемещений по оси Z, м/мин: 50;
  • Рабочие ускорения: до 2g;

Линейные оси

  • Ось Х: линейный привод;
  • Ось Y: линейный привод;
  • Ось Z: сервопривод, прецизионная шестерня–рейка с механической компенсацией люфта;

Габаритные размеры и вес станка (не более)*

  • Длина, мм: 4500;
  • Ширина, мм: 2600;
  • Высота, мм: 1670;
  • Вес, кг: 9000;

Комплектация базового станка и особенности конструкции

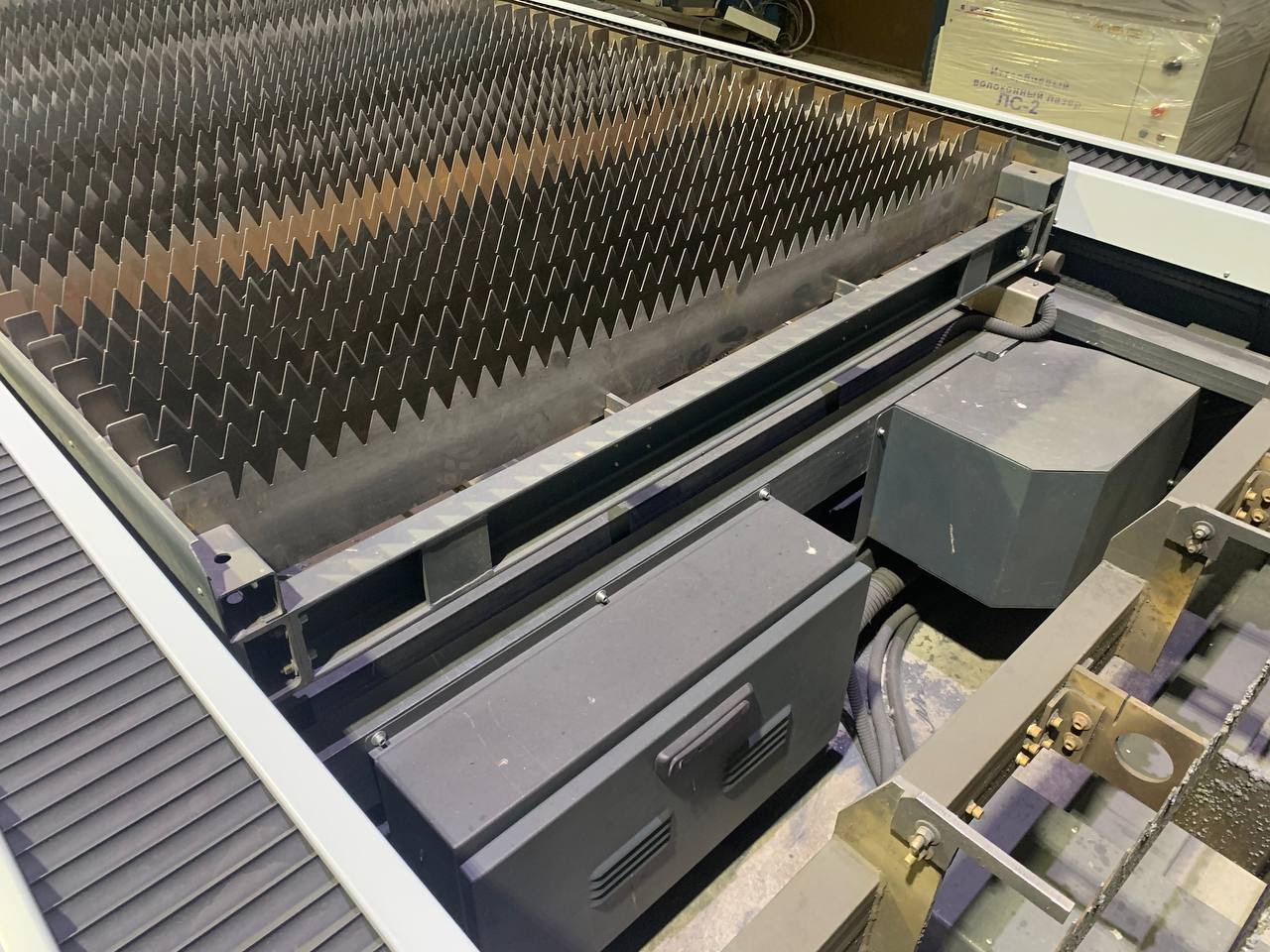

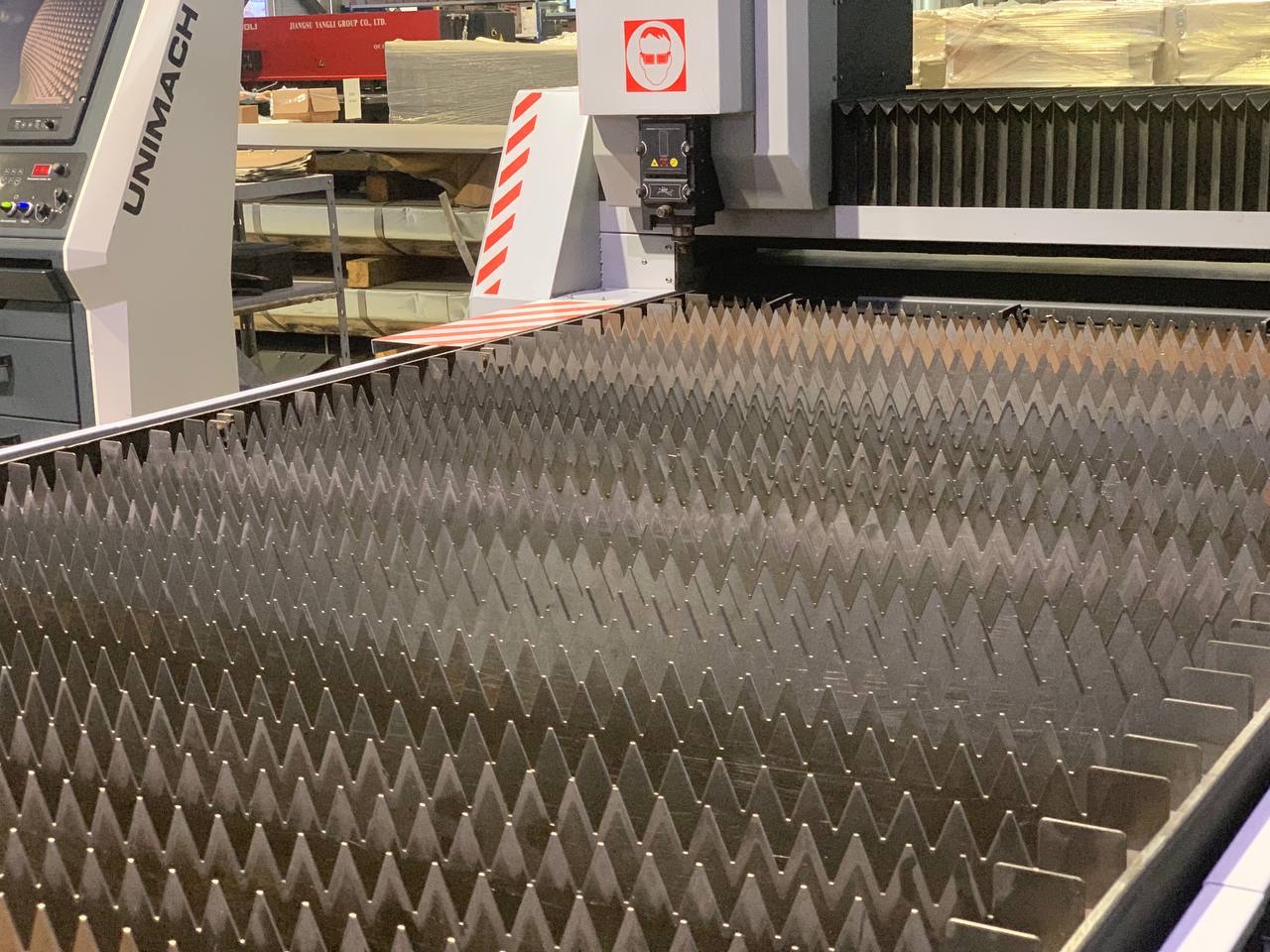

  • Координатный стол портального типа с рабочей зоной 1500х3000 мм;
  • Линейные направляющие осей X, Y, Z;
  • Базовые конструкции станка выполнены цельносварными с последующей фрезеровкой;
  • Сервоприводы с датчиками обратной связи;
  • Зональная система дымоудаления, контроль зоны вытяжки в соответствии с положением резака;

Иттербиевый волоконный лазер YLR-2000 (на гарантии от производителя в России)

  • Длина волны 1070нм;
  • Необслуживаемый, маломодовый;
  • Максимальная выходная мощность излучения 2000Вт;
  • Интегрирован в основную установку;
  • Система контроля мощности и модуляции FLC-96;

Система охлаждения вода/воздух Unimach CS-7200

  • Тип: вода/воздух;
  • Поставляется со стандартным комплектом автоматики;
  • Контроллер высокого и низкого давления;
  • Устанавливается отдельно от станка;

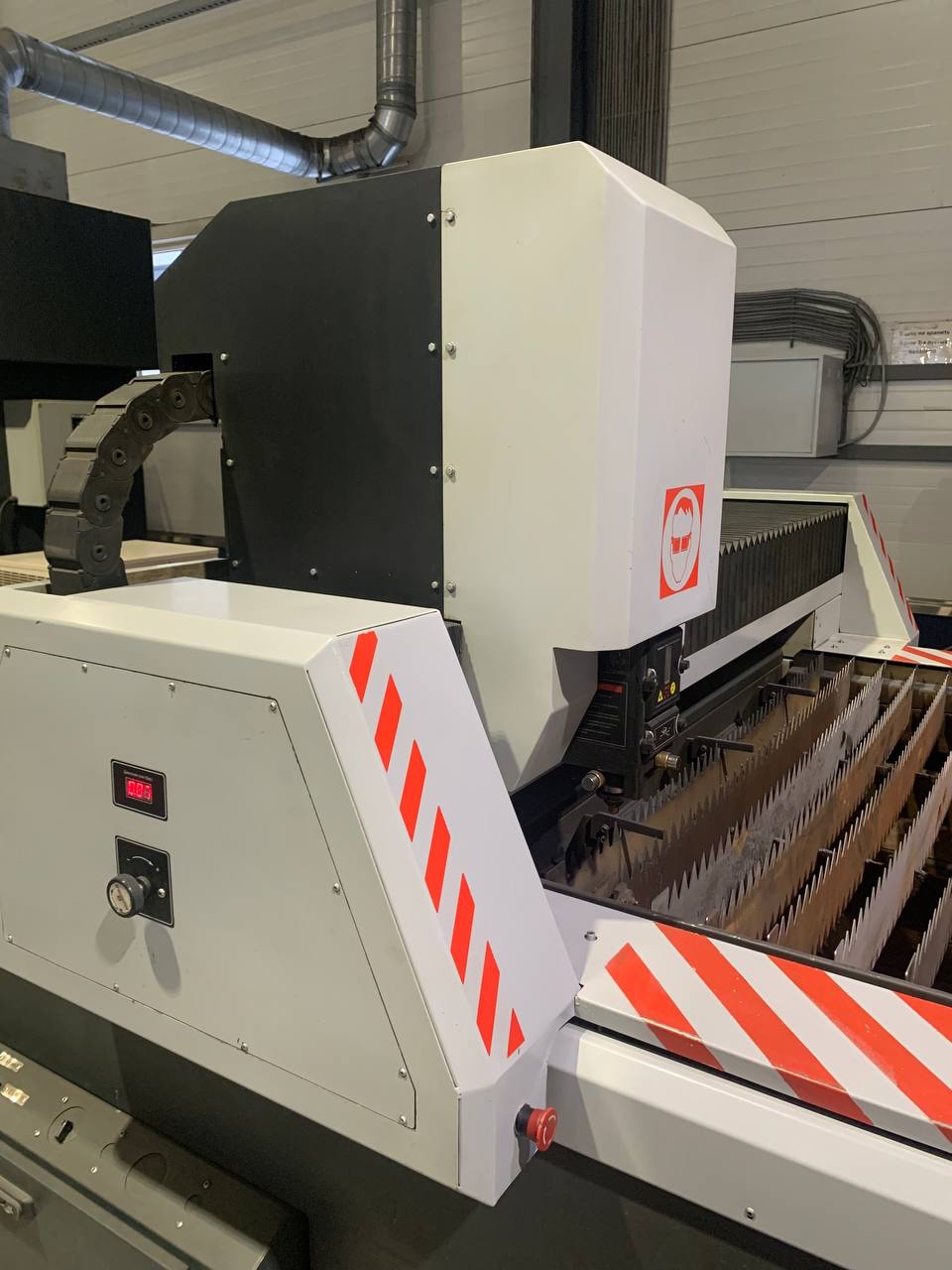

Лазерная оптическая головка Unimach

  • Электро-механический привод линзы;
  • Управление фокусным расстоянием из ЧПУ;
  • Автоматическое выставление фокуса при выборе материала из библиотеки;
  • Обдув защитной пластины;
  • Водяное охлаждение оптики;
  • Охлаждение зоны резания;
  • Силовой обдув точки врезки при пробивке материала;
  • Интегрированный датчик системы слежения FOCUT;
  • Встроенный автоматический привод картриджа фокусирующей линзы;
  • Быстрая (картриджная) замена фокусирующей линзы;
  • Быстрая (картриджная) замена защитной пластины;
  • Диапазон регулировки фокусного расстояния: -20…+20 мм;
  • Изменение фокусного расстояния «на лету» (в т.ч. при прожиге);
  • Поддержка линз с фокусным расстоянием 150 и 200 мм.

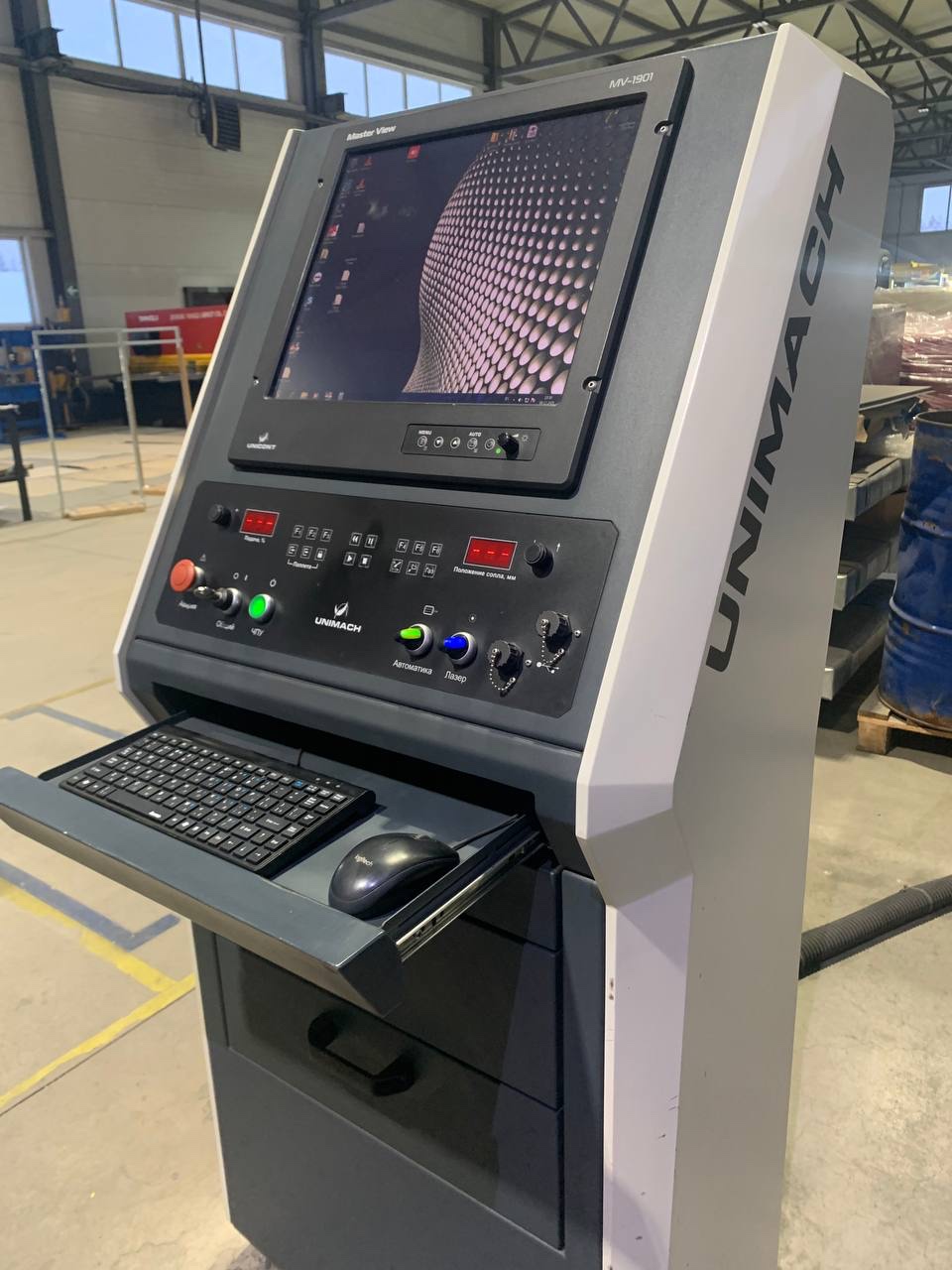

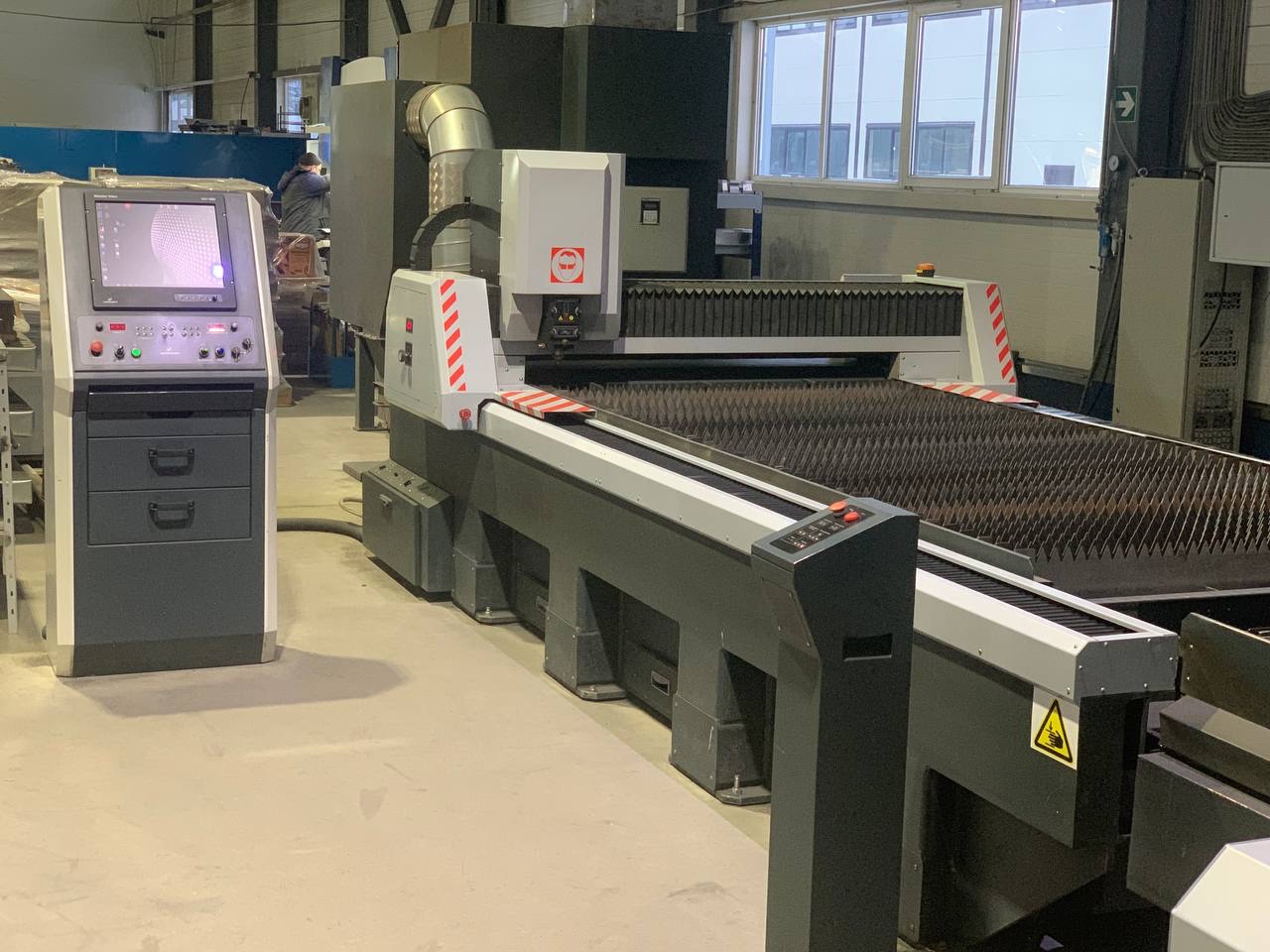

Система ЧПУ UNIMACH

  • Промышленный LCD дисплей “MasterView” 19 дюймов;
  • Стойка управления и контроля с Ethernet и USB выходом. Выполнена отдельной стойкой, в пылезащищенном исполнении с принудительной вентиляцией;
  • Функции дистанционной диагностики работы станка;

Программное обеспечение UNICUT

  • Автоматическая обработка DXF файлов, составление, хранение программ, полноценная работа со станком;
  • Автоматический раскрой листа;
  • Контроль параметров станка, ведение журнала работы узлов;
  • Журнал мастера;
  • Таймер обслуживания с вводом пароля мастера;
  • Управление всеми узлами станка с одного рабочего места и из одной программы;
  • Отдельная настройка режимов прожига, гравировки и резки;
  • Технология FineCut;
  • Технология FlyCut;
  • Управление мощностью излучения в зависимости от скорости;
  • Библиотека материалов;
  • Автоматическое создание программ резки;
  • Зоны безопасности;
  • Безопасные проходы;
  • Удобный графический интерфейс;
  • Таймеры обслуживания;
  • Статистика производства;
  • Журнал мастера;
  • Возможность установки ПО на неограниченное кол-во рабочих мест.

Система контроля фокусного расстояния "Foсut"

  • Неполный подъем;
  • Прожиг с подскоком;
  • Прожиг на лету;
  • Автокалибровка;

Дополнительно

  • Лампа-указатель работы лазерного излучателя;
  • Централизованная система смазки;
  • Подставки с болтами для установки и выравнивания станка;

Комплект технической документации на русском языке

  • Руководство по обслуживанию станка (инструкция по эксплуатации);
  • Система контроля фокусного расстояния "Foсut" – руководство по программированию (руководство оператора);

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

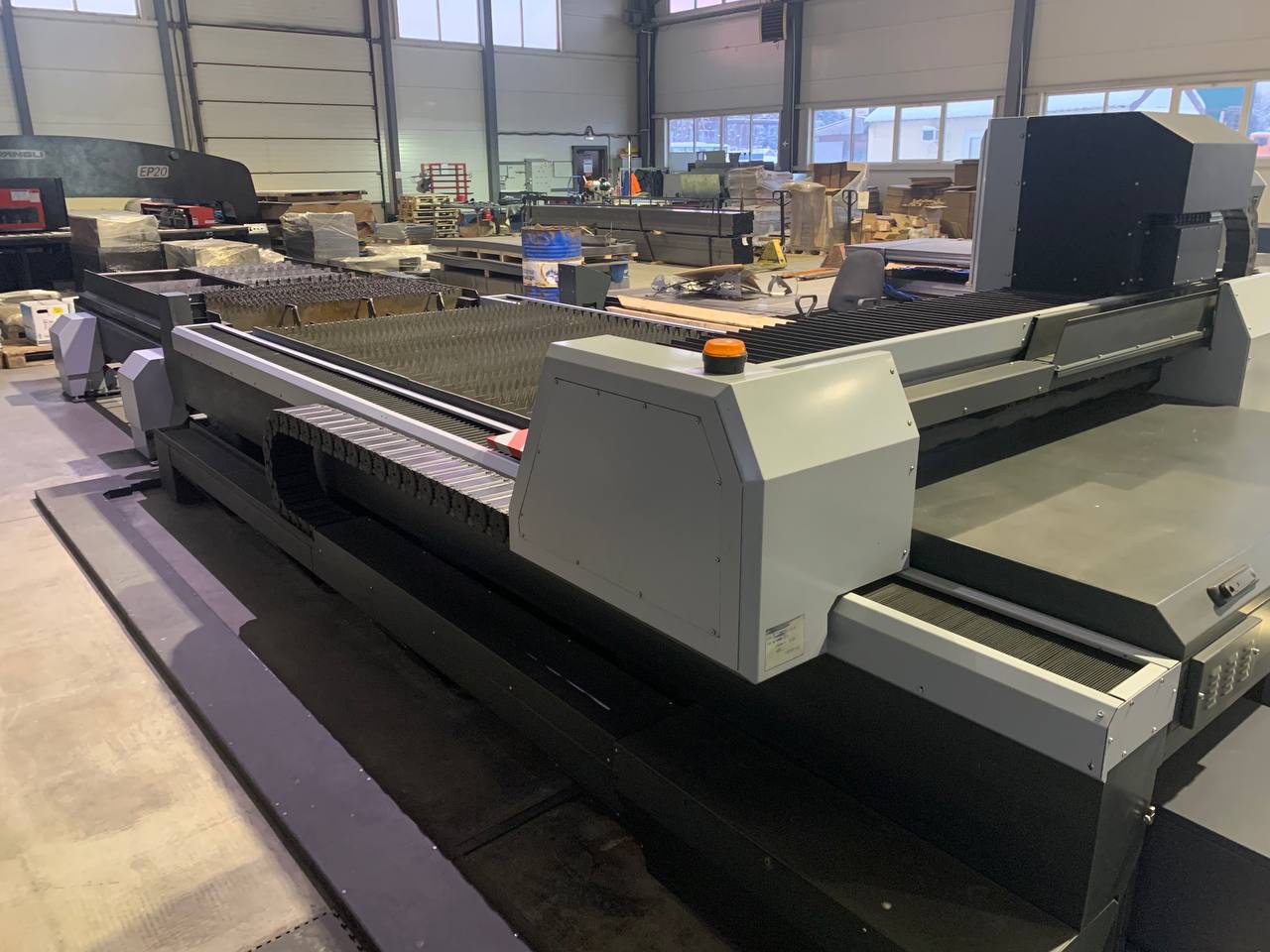

  • Двухпаллетная система подачи листа в зону резания;
  • Выносной пульт ручного управления UNIMACH;
  • Компрессор AtlasCopco (Бельгия);

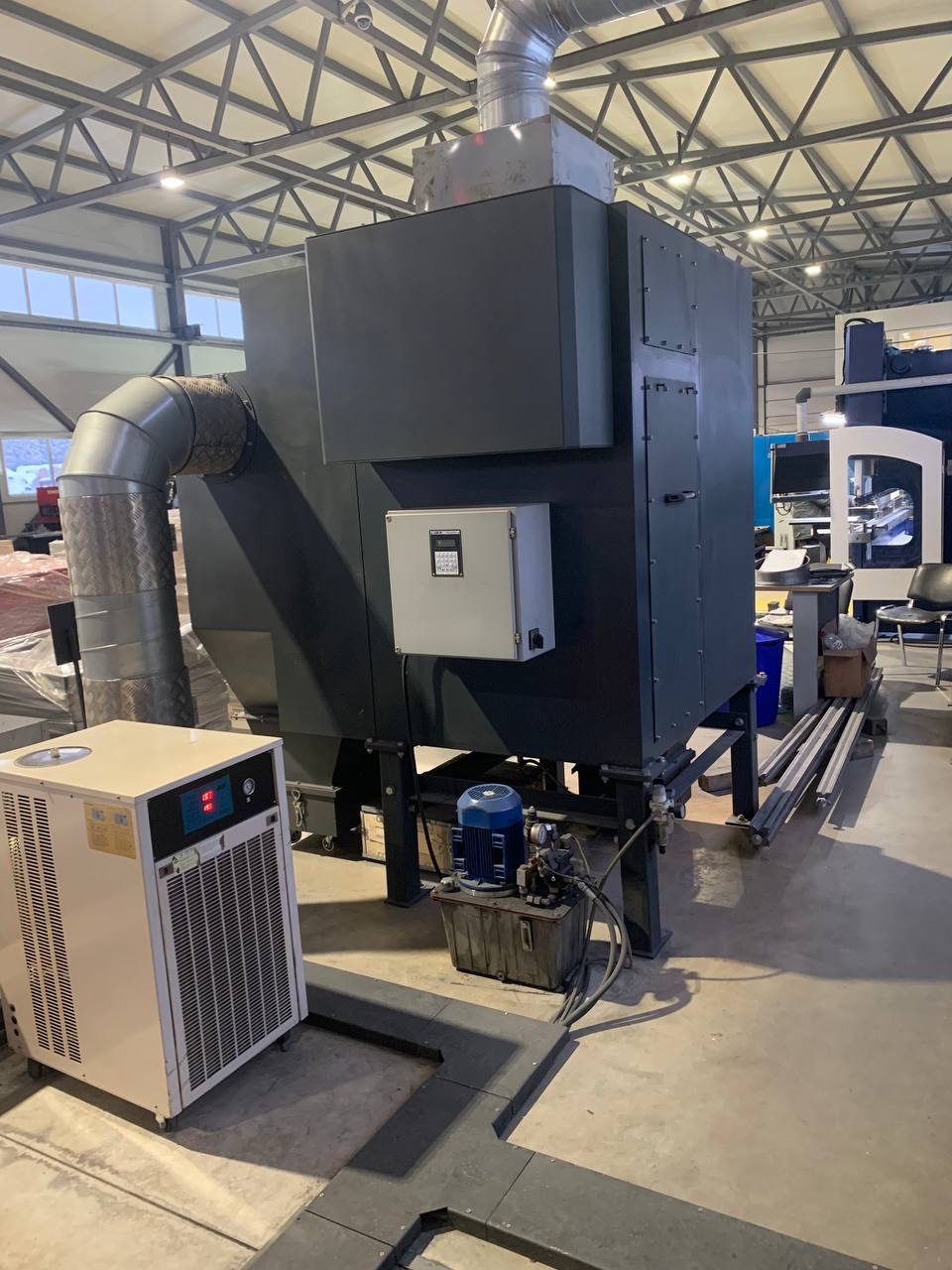

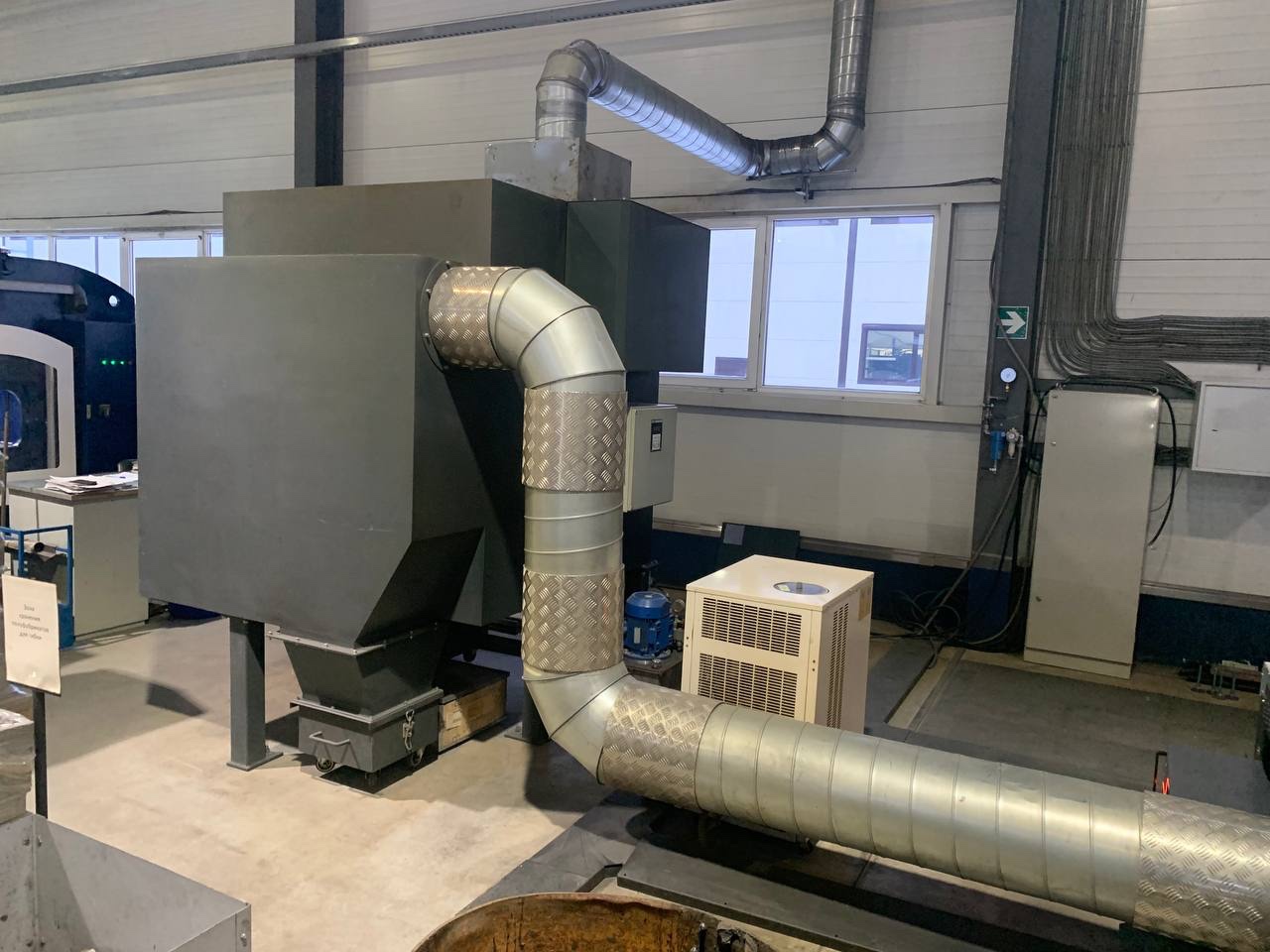

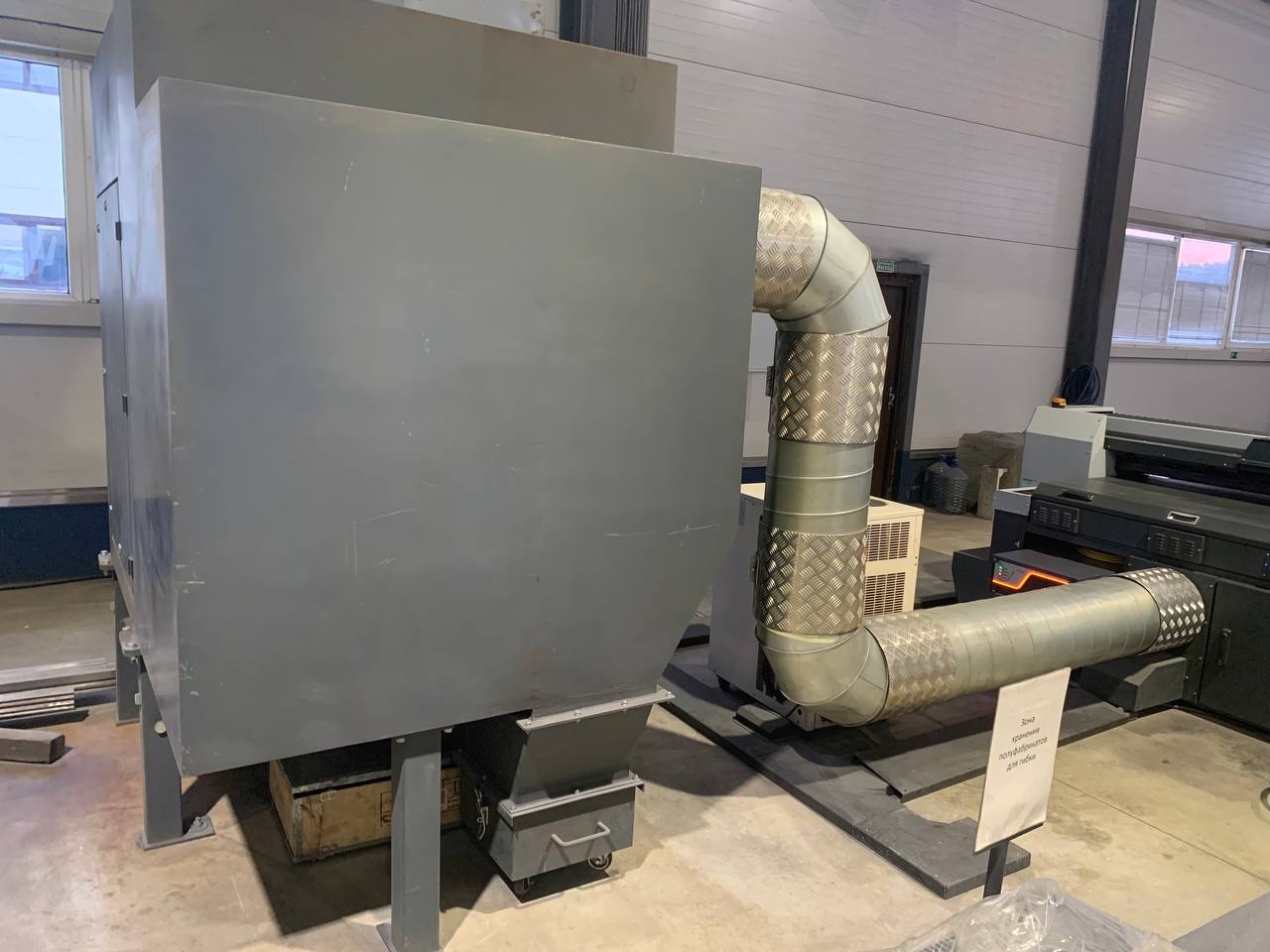

  • Фильтро–вентиляционная установка Unimach 6000 м3/ч.
