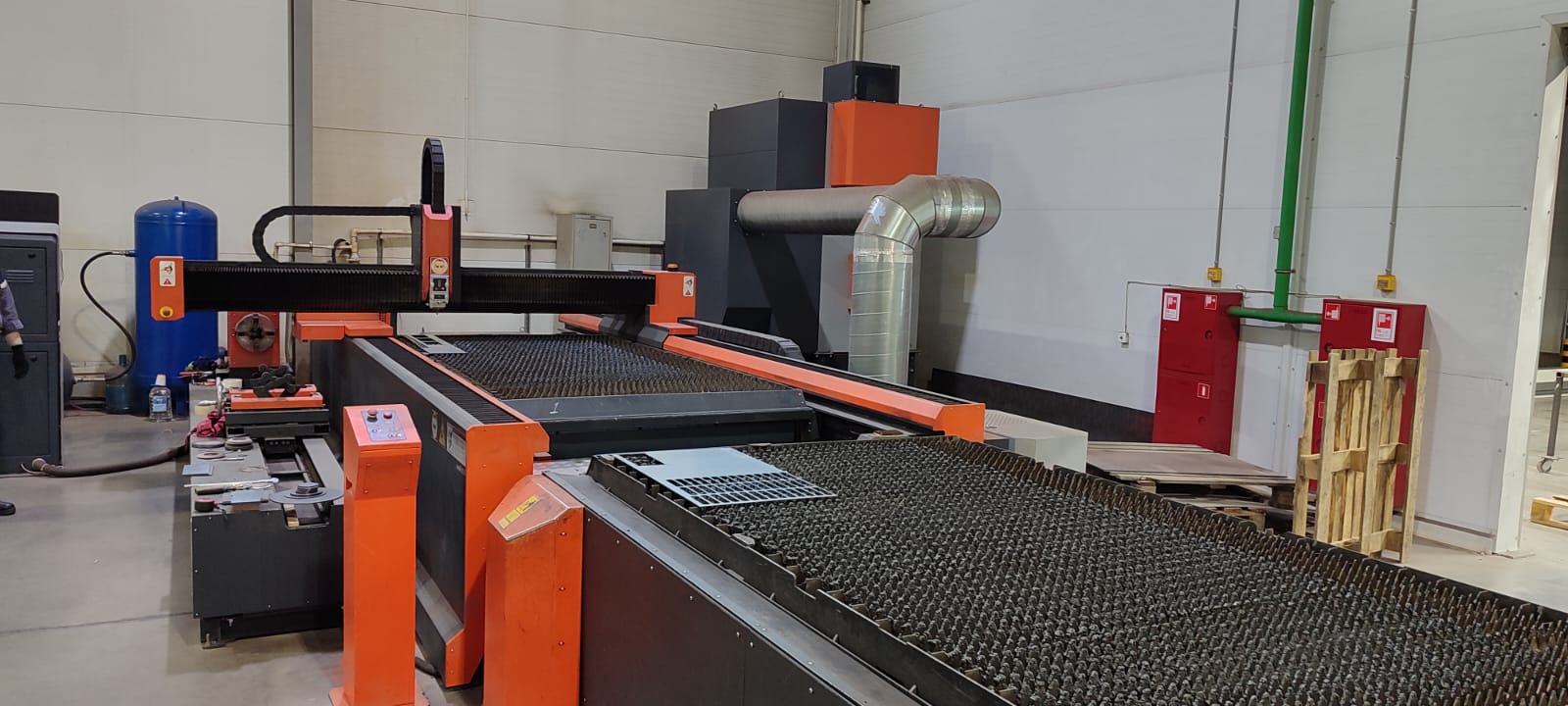

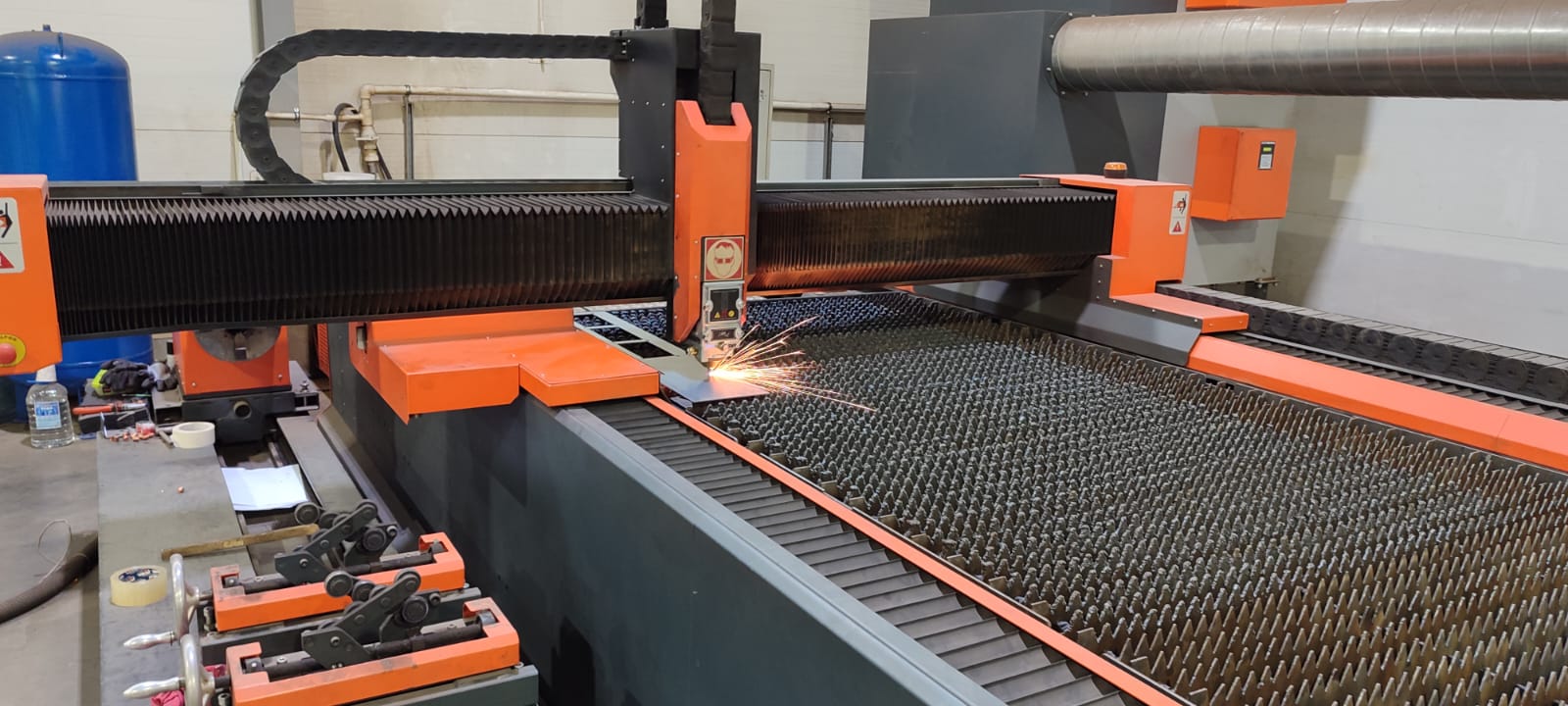

LC FO3015-2.0 PRF-M2
Установка лазерной резки листовых металлов

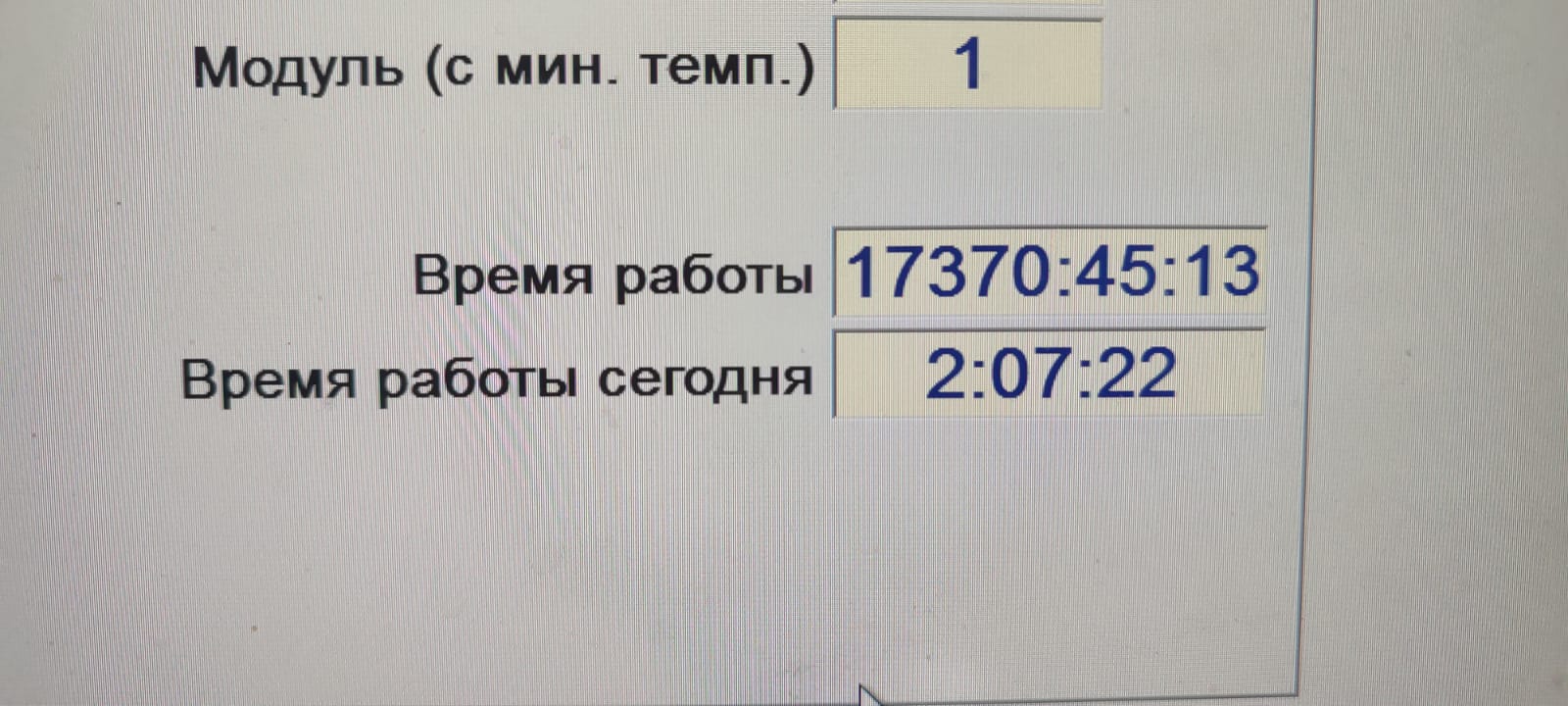

Информация о станке
- Введен в эксплуатацию: январь 2019;
Рабочий диапазон
- Зона обработки лазер, мм: 3000х1500;
- Максимальная распределенная нагрузка на стол, кг: 1000;
Параметры точности станка (с датчиками обратной связи):
- Точность позиционирования по осям X, Y, Z мм/м: ±0,05;
- Повторяемость позиционирования по осям X, Y, Z, мм/м: ±0,025;
Перемещения и подачи
- Рабочее перемещение по оси Х, мм: 3000;
- Рабочее перемещение по оси Y, мм: 1500;
- Рабочее перемещение по оси Z, мм: 100;
- Скорость быстрых перемещений по осям X, Y, м/мин (синхронно): 150;
- Скорость быстрых перемещений по оси Z, м/мин: 50;
- Рабочие ускорения: до 2 g;
Линейные оси
- Ось Х: линейный привод;
- Ось Y: линейный привод;
- Ось Z: прецизионная шестерня – рейка с механической компенсацией люфта;
Габаритные размеры и вес станка (не более)*
- Длина, мм: 5760;
- Ширина, мм: 3055;
- Высота, мм: 2240;
- Вес, кг: 9000;
* Указаны размеры для станка без дополнительных опций
Комплектация базового станка и особенности конструкции
- Координатный стол портального типа с рабочей зоной 1500х3000 мм;
- Линейные направляющие осей X, Y, Z;
- Базовые конструкции станка выполнены цельносварными с последующей фрезеровкой;
- Линейные приводы осей X,Y, сервоприводы с датчиками обратной связи ось Z;
- Зональная система дымоудаления, контроль зоны вытяжки в соответствии с положением резака;
Необслуживаемый иттербиевый волоконный лазер ЛС-2
- Длина волны 1070нм;
- Максимальная выходная мощность 2000Вт;
- Выполнен отдельной стойкой;
- Волоконный кабель доставки излучения 20м;
Система охлаждения вода/воздух Unimach CS-7200
- Тип: вода/воздух;
- Поставляется со стандартным комплектом автоматики;
- Контроллер высокого и низкого давления;
- Устанавливается отдельно от станка;
Лазерная оптическая головка Unimach
- Электро-механический привод линзы;
- Управление фокусным расстоянием из ЧПУ;
- Автоматическое выставление фокуса при выборе материала из библиотеки;
- Обдув защитной пластины;
- Охлаждение зоны резания;
- Силовой обдув точки врезки при пробивке материала;
- Интегрированный датчик системы слежения FOCUT;
- Встроенный автоматический привод картриджа фокусирующей линзы;
- Быстрая (картриджная) замена фокусирующей линзы;
- Быстрая (картриджная) замена защитной пластины;
- Диапазон регулировки фокусного расстояния: -20…+20 мм;
- Изменение фокусного расстояния «на лету» (в т.ч. при прожиге);
- Поддержка линз с фокусным расстоянием 150 и 200 мм.
Система ЧПУ UNIMACH
- Промышленный LCD дисплей “MasterView” 19 дюймов;
- Стойка управления и контроля с Ethernet и USB выходом. Выполнена отдельной стойкой, в пылезащищенном исполнении с принудительной вентиляцией;
- Функции дистанционной диагностики работы станка;
Программное обеспечение UNICUT
- Автоматическая обработка DXF файлов, составление, хранение программ, полноценная работа со станком;
- Автоматический раскрой листа;
- Контроль параметров станка, ведение журнала работы узлов;
- Журнал мастера;
- Таймер обслуживания с вводом пароля мастера;
- Управление всеми узлами станка с одного рабочего места и из одной программы;
- Отдельная настройка режимов прожига, гравировки и резки;
- Технология FineCut;
- Технология FlyCut;
- Управление мощностью излучения в зависимости от скорости;
- Библиотека материалов;
- Автоматическое создание программ резки;
- Зоны безопасности;
- Безопасные проходы;
- Удобный графический интерфейс;
- Таймеры обслуживания;
- Статистика производства;
- Журнал мастера;
- Возможность установки ПО на неограниченное кол-во рабочих мест.
Система контроля фокусного расстояния "Foсut"
- Неполный подъем;
- Прожиг с подскоком;
- Прожиг на лету;
- Автокалибровка;
Дополнительно
- Лампа-указатель работы лазерного излучателя;
- Централизованная система смазки;
- Подставки с болтами для установки и выравнивания станка;
Комплект технической документации на русском языке
- Паспорт на установку лазерного раскроя металла;
- Краткое руководство оператора по лазерной резке;
- Руководство по эксплуатации на станок лазерной резки;
- FOCUT Контроллер системы слежения за поверхностью металла ZC-94 L;
- Руководство по эксплуатации "Unicut программное обеспечение для создания программ обработки деталей для станков производства Unimach";
- Паспорт на излучатель;
- РЭ на излучатель.
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ
- Автоматическая газовая консоль на 4 газа;

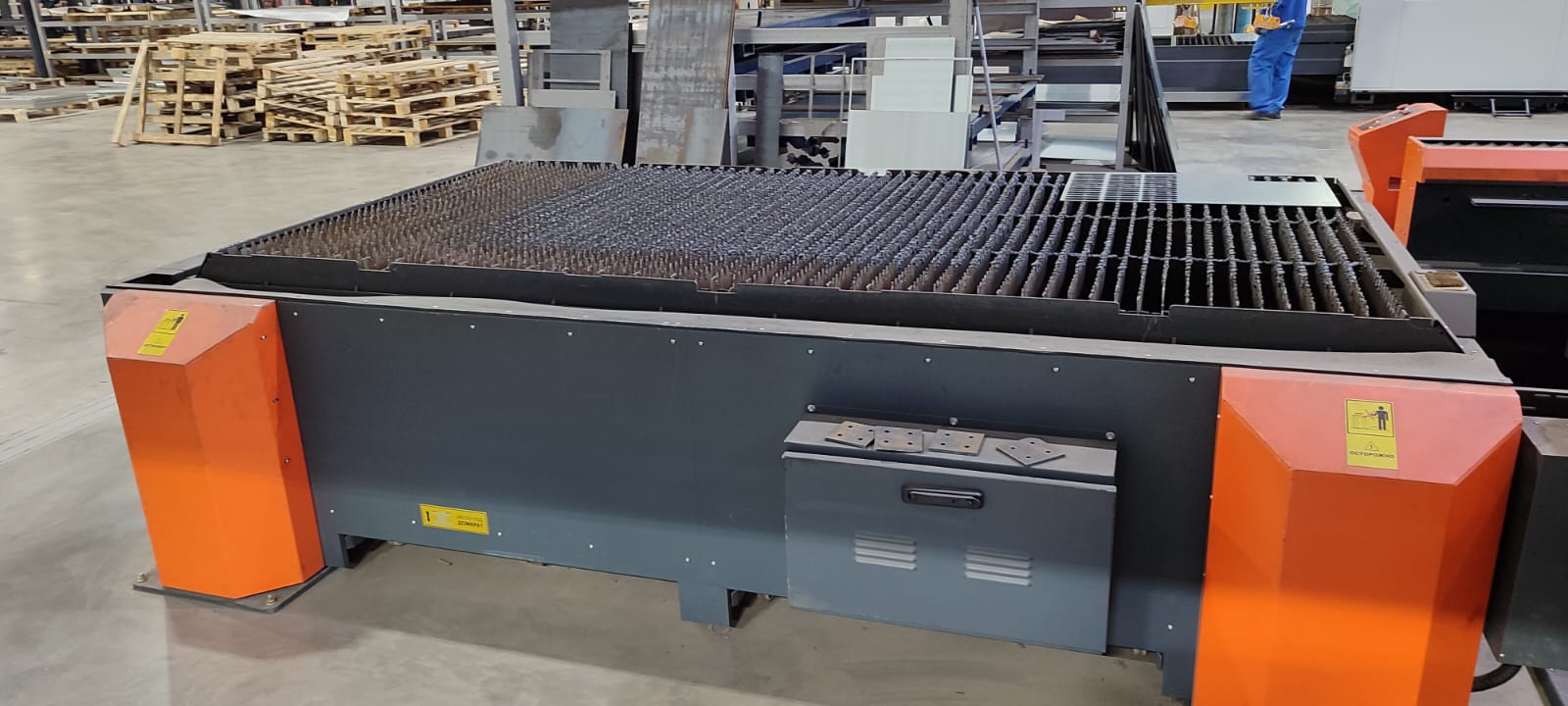

- Автоматизированный челночный стол с фиксированным положением рабочей паллеты;

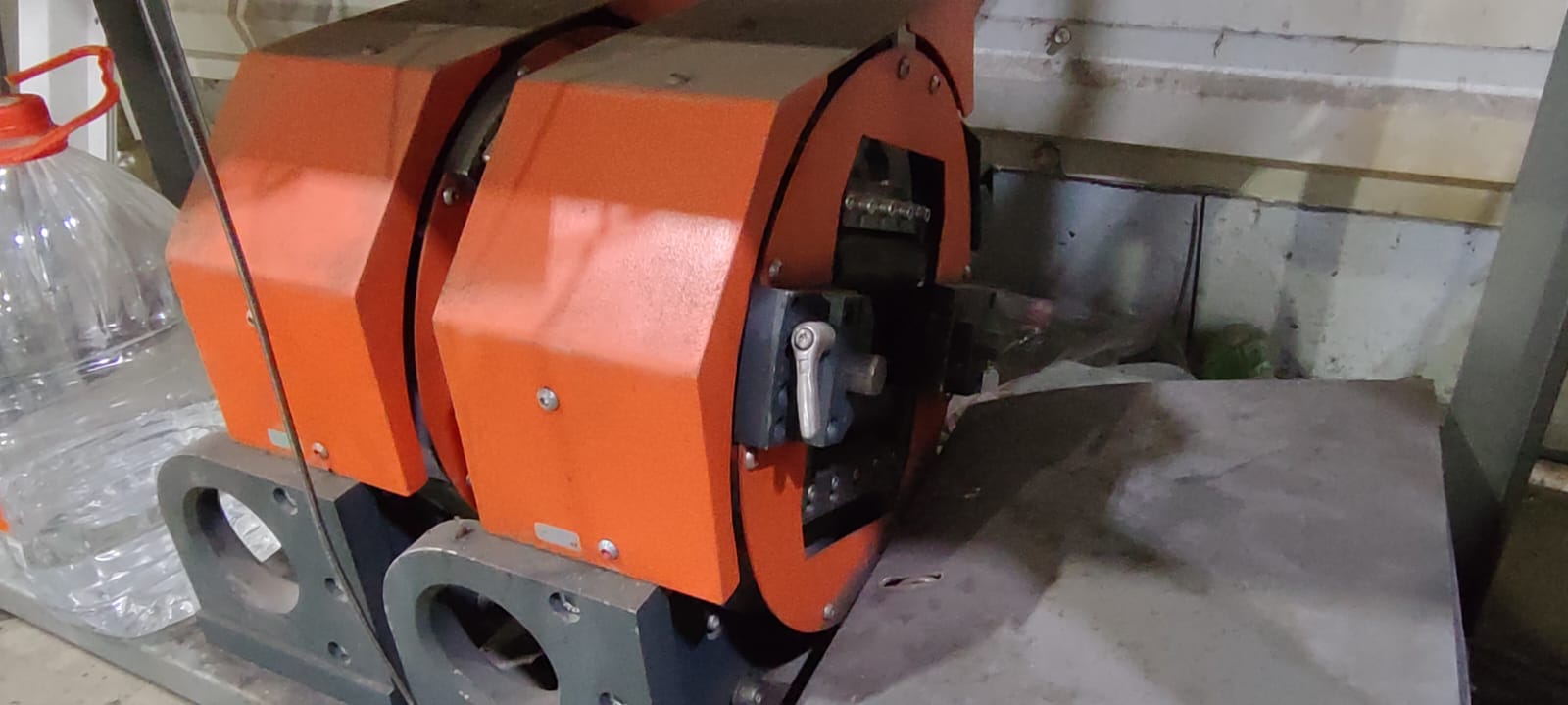

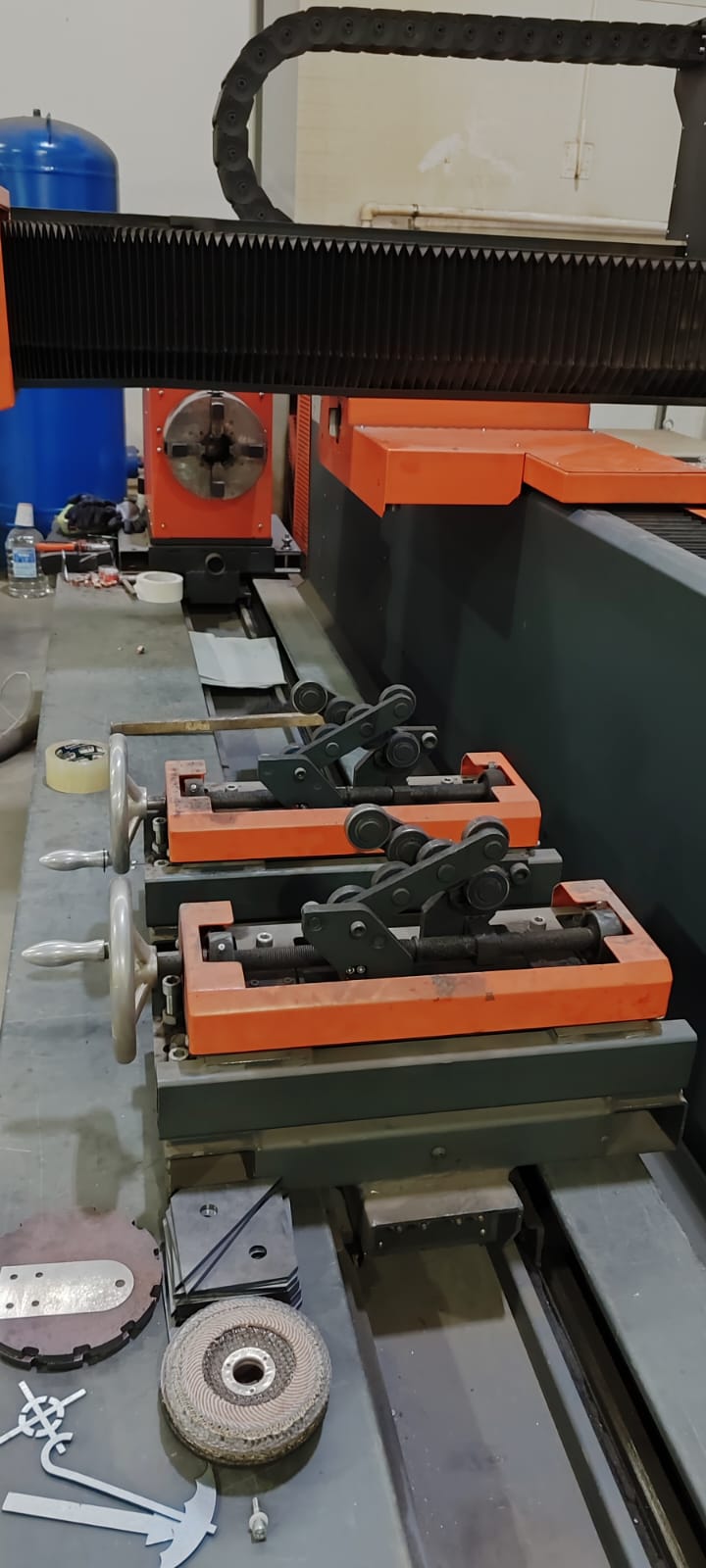

- Модуль резки круглой и профильной трубы TCM-Professional Вариант 1;

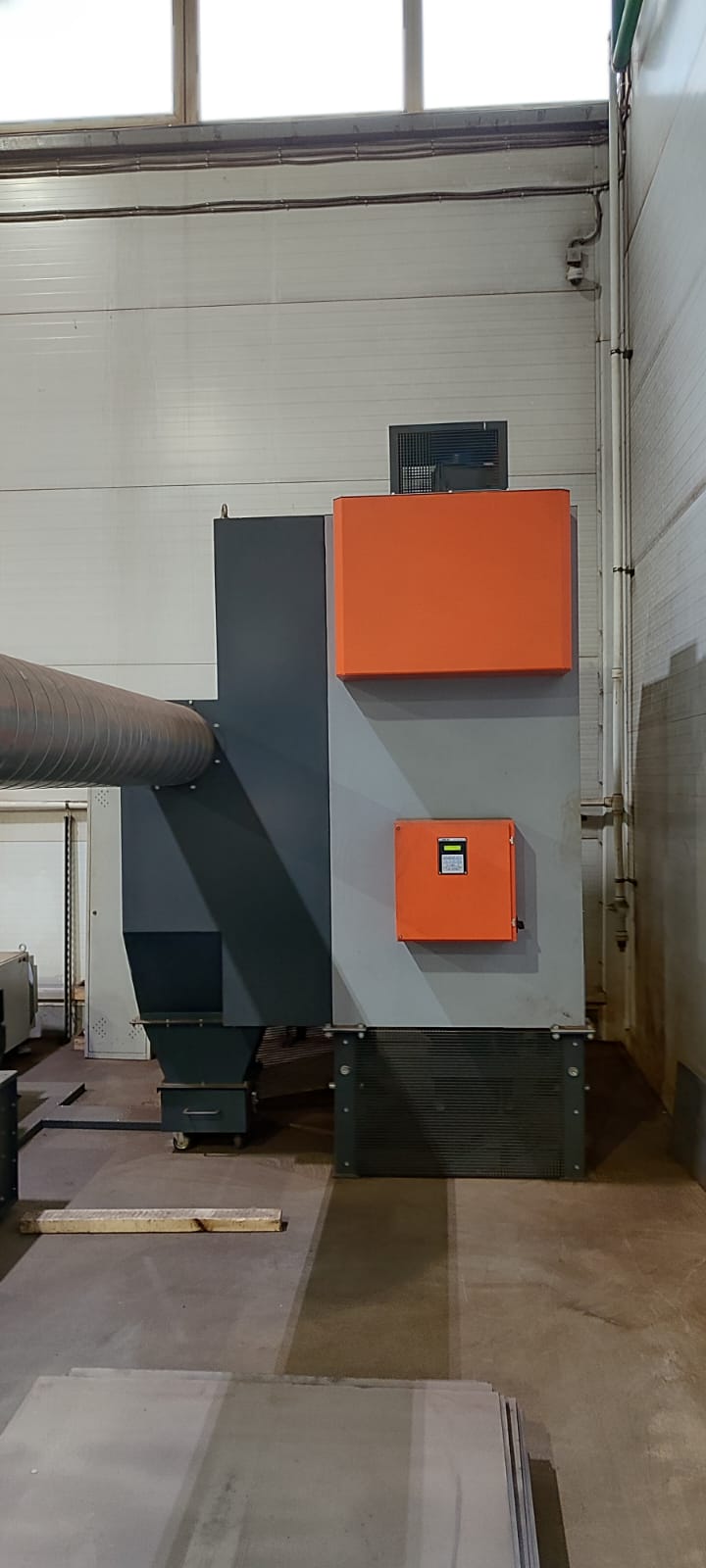

- Фильтро-вентиляционная установка AFU-8;
- Расширенный комплект ЗИП;
- Защитные очки оператора;
- Компрессор AtlasCopco.
